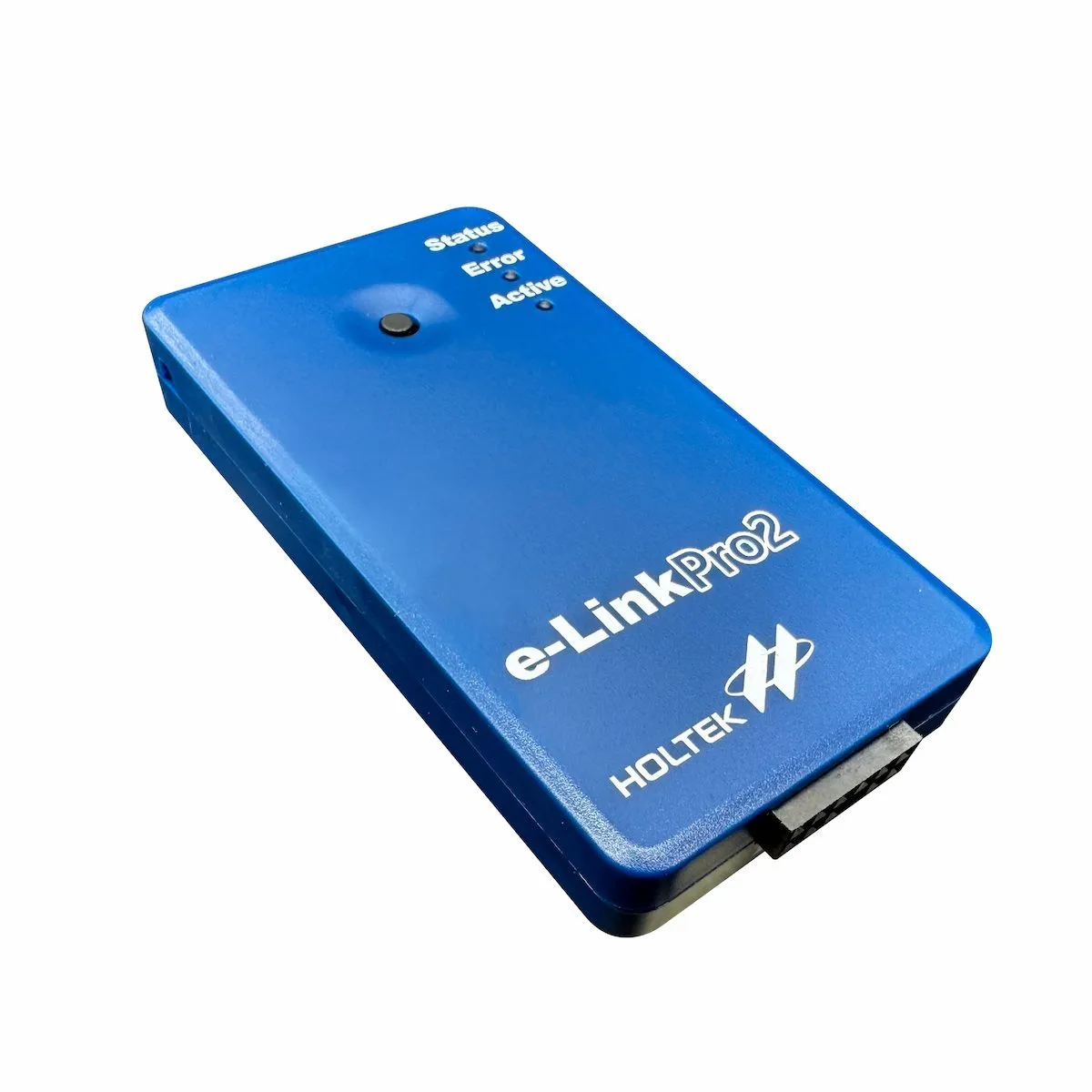

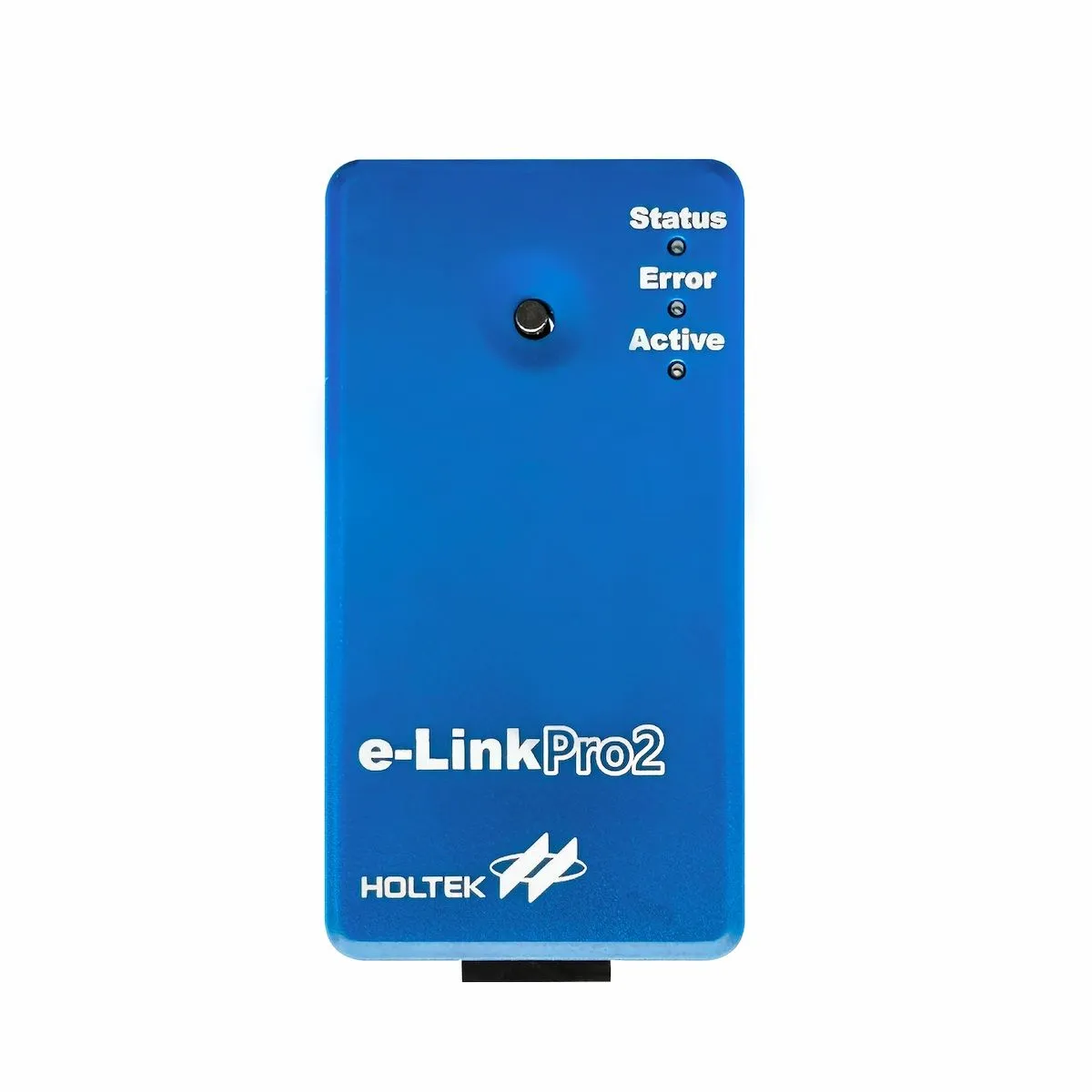

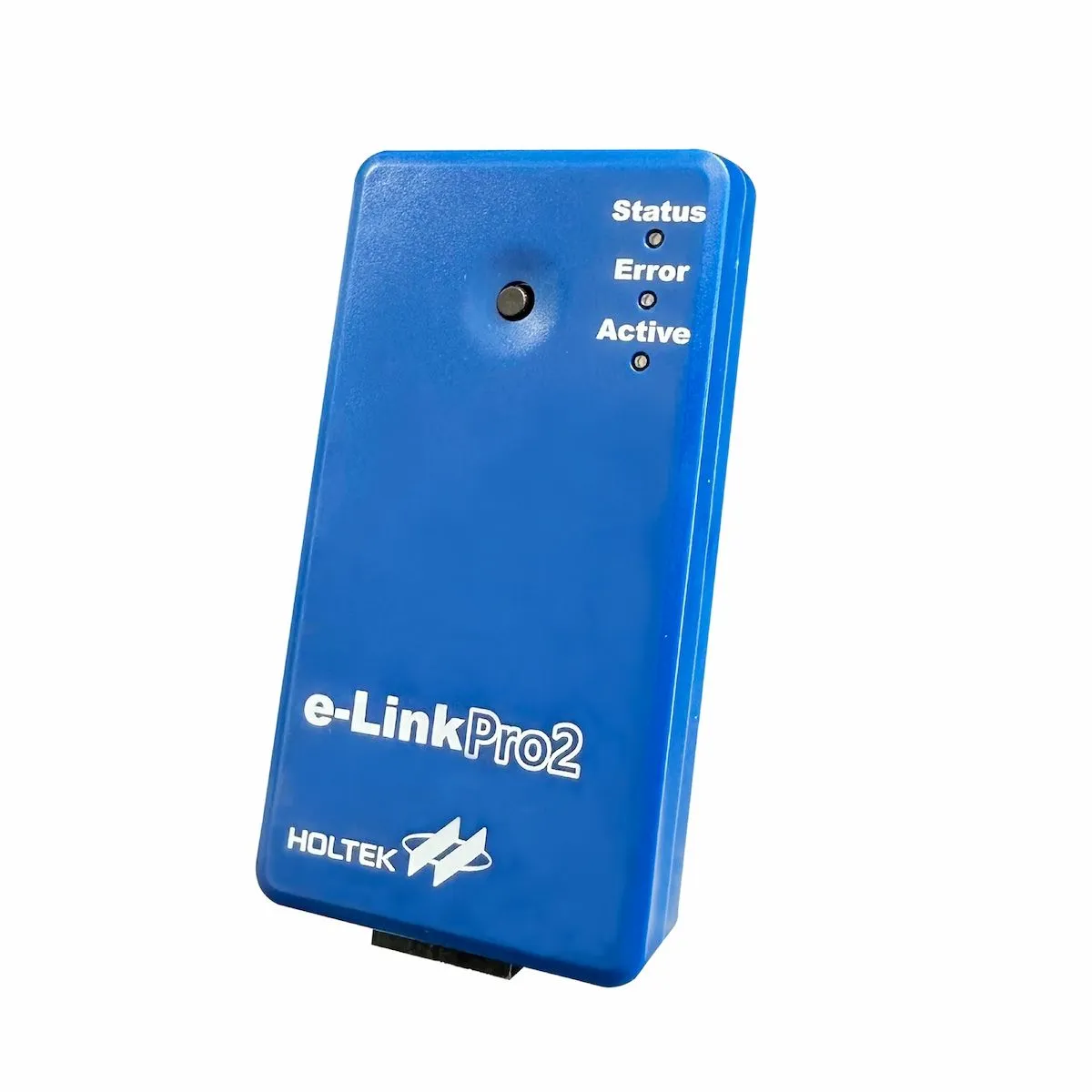

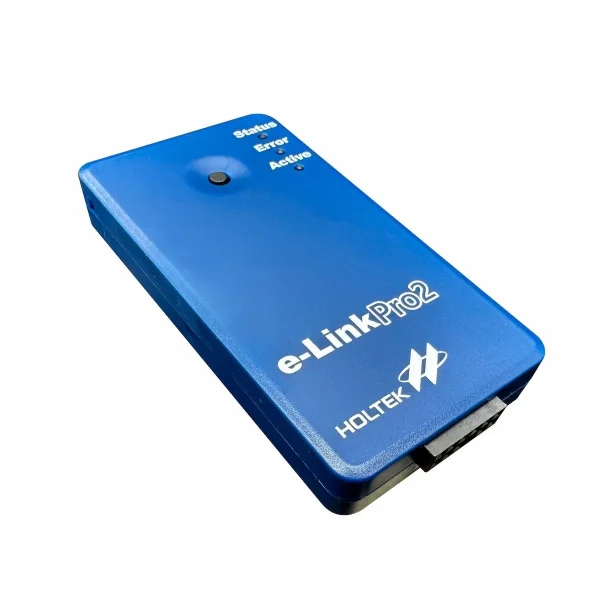

پروگرامر Holtek E-LinkPro2
پروگرامر Holtek E-LinkPro2 یک پروگرامر و آداپتور دیباگ پیشرفته برای میکروکنترلر های شرکت Holtek است که برای برنامه ریزی، دیباگ و توسعه برد های الکترونیکی مورد استفاده قرار می گیرد. این ابزار از میکروکنترلر های نسل جدید Holtek با معماری OCDS پشتیبانی می کند و علاوه بر دیباگ آنلاین، امکان برنامه ریزی داخل مدار یا ICP را نیز در اختیار کاربر قرار می دهد.
E-LinkPro2 از طریق رابط USB Type-C به کامپیوتر متصل می شود و با نرم افزار های اختصاصی Holtek مانند HT-IDE3000 و HOPE3000 for e-Link سازگار است. با استفاده از HT-IDE3000 می توان برنامه را مستقیما روی برد هدف اجرا، بررسی و دیباگ کرد و با استفاده از HOPE3000 نیز امکان برنامه ریزی میکروکنترلر های سازگار فراهم می شود.
یکی از مهم ترین ویژگی های پروگرامر Holtek E-LinkPro2، پشتیبانی از محدوده وسیع ولتاژ VDD از 1.5 تا 5.5 ولت است. این قابلیت امکان برنامه ریزی میکروکنترلر های با ولتاژ بسیار پایین را نیز فراهم می کند و در مقایسه با نسل قبلی e-Link، انعطاف بیشتری در اتصال به MCU های مختلف در اختیار کاربر قرار می دهد.
برنامه ریزی و دیباگ میکروکنترلر های Holtek
پروگرامر E-LinkPro2 برای دیباگ میکروکنترلر های دارای رابط OCDS EV طراحی شده است. همچنین از برنامه ریزی داخل مدار ICP برای میکروکنترلر های سازگار Holtek پشتیبانی می کند.
این پروگرامر علاوه بر میکروکنترلر های Flash، قابلیت برنامه ریزی برخی MCU های OTP با فناوری 95nm و همچنین میکروکنترلر های SiP دارای SPI Flash را نیز دارد. به عنوان نمونه، سری هایی مانند HT68RV03x در محدوده پشتیبانی این پروگرامر قرار می گیرند.
E-LinkPro2 همچنین از قابلیت های دیگری مانند برنامه ریزی آفلاین و برنامه ریزی MCU های دارای SPI Flash پشتیبانی می کند. این امکانات باعث می شوند پروگرامر علاوه بر مرحله توسعه و دیباگ، در فرآیند تولید و برنامه ریزی تعداد بیشتری از برد ها نیز کاربرد داشته باشد.
نرم افزار های قابل استفاده
برای استفاده از قابلیت های مختلف E-LinkPro2 می توان از نرم افزار های زیر استفاده کرد:
- HT-IDE3000: برای دیباگ آنلاین میکروکنترلر های سازگار
- HOPE3000 for e-Link: برای برنامه ریزی ICP
- HT8 IAP: برای کاربرد های مرتبط با میکروکنترلر های HT8
- USB Bridge Tool: برای استفاده از قابلیت های ارتباطی پروگرامر
مقایسه E-LinkPro2 با نسل قبلی e-Link
E-LinkPro2 نسخه ارتقا یافته e-Link است و علاوه بر حفظ قابلیت های اصلی، امکانات بیشتری برای برنامه ریزی و توسعه میکروکنترلر های Holtek در اختیار کاربر قرار می دهد.
| ویژگی | E-LinkPro2 | e-Link |
|---|---|---|
| محدوده قابل تنظیم VDD | 1.5 تا 5.5 ولت | 1.8 تا 5.5 ولت |
| پشتیبانی از MCU کم ولتاژ | دارد | ندارد |
| MCU های قابل دیباگ | OCDS EV | OCDS EV |
| MCU های قابل برنامه ریزی ICP | 95nm OTP و SiP SPI Flash | Flash MCU |
| نمونه MCU های SiP SPI Flash | مانند HT68RV03x | – |
| نرم افزار دیباگ | HT-IDE3000 | HT-IDE3000 |
| نرم افزار برنامه ریزی | HOPE3000 for e-Link | HOPE3000 for e-Link |
| نرم افزار های دیگر | HT8 IAP و USB Bridge Tool | – |
| رابط USB | Type-C | Mini-B |
| روش برنامه ریزی | ICP | ICP |
| برنامه ریزی آفلاین | دارد | ندارد |
برنامه ریزی آفلاین
یکی از قابلیت های مهم پروگرامر Holtek E-LinkPro2، امکان Offline Programming است. این قابلیت در نسل قبلی e-Link وجود نداشت و به E-LinkPro2 اجازه می دهد در کاربرد های تولیدی، برنامه ریزی MCU ها بدون اتصال مستقیم و دائمی به کامپیوتر انجام شود.
وجود این قابلیت، E-LinkPro2 را برای تولیدات کم حجم، تست و برنامه ریزی برد های الکترونیکی و فرآیند های تولیدی که نیاز به برنامه ریزی تعداد مشخصی MCU دارند، کاربردی تر می کند.
کاربرد های E-LinkPro2
پروگرامر Holtek E-LinkPro2 در مراحل مختلف طراحی و تولید تجهیزات الکترونیکی قابل استفاده است. مهم ترین کاربرد های آن عبارتند از:
- برنامه ریزی میکروکنترلر های Holtek
- دیباگ آنلاین برنامه های Embedded
- توسعه و تست برد های الکترونیکی
- برنامه ریزی MCU های Flash
- برنامه ریزی برخی MCU های OTP
- برنامه ریزی میکروکنترلر های SiP SPI Flash
- برنامه ریزی آفلاین در فرآیند تولید
- عیب یابی نرم افزاری و سخت افزاری برد های مبتنی بر MCU های Holtek
- برنامه ریزی میکروکنترلر ها در تولیدات کم حجم
رابط و اتصال پروگرامر

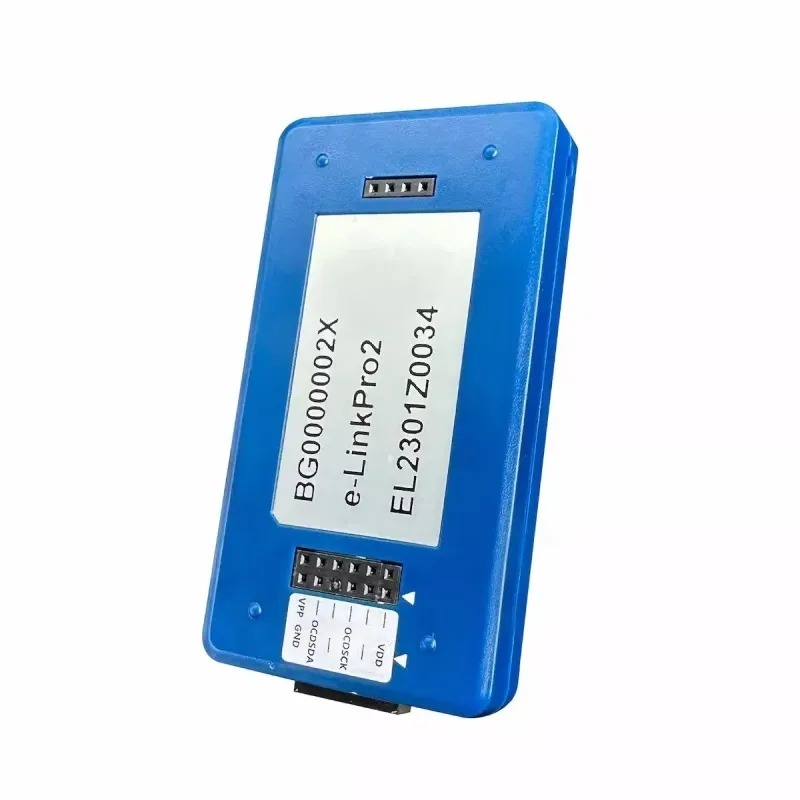

پروگرامر Holtek E-LinkPro2 از رابط USB Type-C برای اتصال به کامپیوتر استفاده می کند و کابل اتصال ICP آن دارای کانکتور 6 پین است. چینش پایه های این پروگرامر با نسخه قبلی e-Link یکسان است و برای اتصال به میکروکنترلر های سازگار Holtek استفاده می شود.
در هنگام اتصال پروگرامر به برد هدف، باید نوع MCU، ولتاژ کاری آن و پایه های مورد نیاز برای برنامه ریزی یا دیباگ بررسی شود تا اتصال صحیح و ایمن انجام شود.
مشخصات فیزیکی
پروگرامر Holtek E-LinkPro2 دارای ابعاد 150 × 115 × 35 میلی متر و وزن خالص حدود 58.9 گرم است. این محصول همراه با کابل USB Type-C، کابل اتصال ICP و سایر متعلقات مورد نیاز برای راه اندازی عرضه می شود.
محتویات بسته

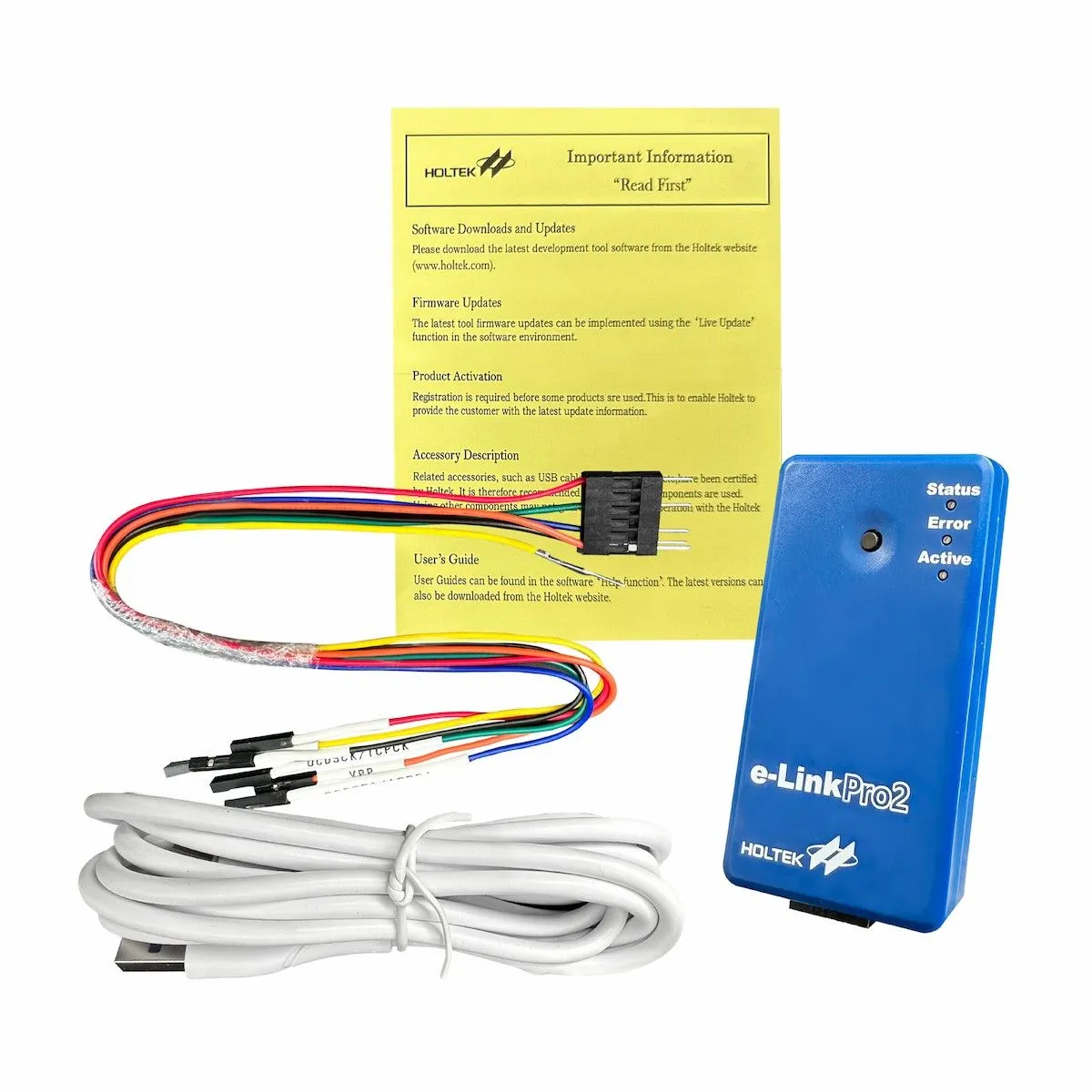

با خرید E-LinkPro2 اقلام زیر در بسته محصول قرار دارد:
- یک عدد پروگرامر E-LinkPro2
- یک عدد کابل USB Type-A به USB Type-C
- یک عدد کابل Dupont شش پین برای اتصال ICP
- یک عدد آداپتور 5 ولت 1 آمپر
- سیم جامپر 2×6 پین به طول 30 سانتی متر
- برگه راهنما
در نتیجه، پروگرامر Holtek E-LinkPro2 را می توان یک ابزار کامل برای برنامه ریزی و دیباگ میکروکنترلر های Holtek دانست که با پشتیبانی از OCDS، ICP، برنامه ریزی آفلاین، ولتاژ VDD از 1.5 تا 5.5 ولت و نرم افزار های رسمی Holtek، امکانات مناسبی برای توسعه، تعمیر و تولید برد های الکترونیکی فراهم می کند.
قیمت و خرید پروگرامر Holtek e-LinkPro2 از نکسونیکس...
هم اکنون میتوانید پروگرامر Holtek e-LinkPro2 را فقط با 20,000,000 تومان تومان از نکسونیکس تهیه نمائید.
