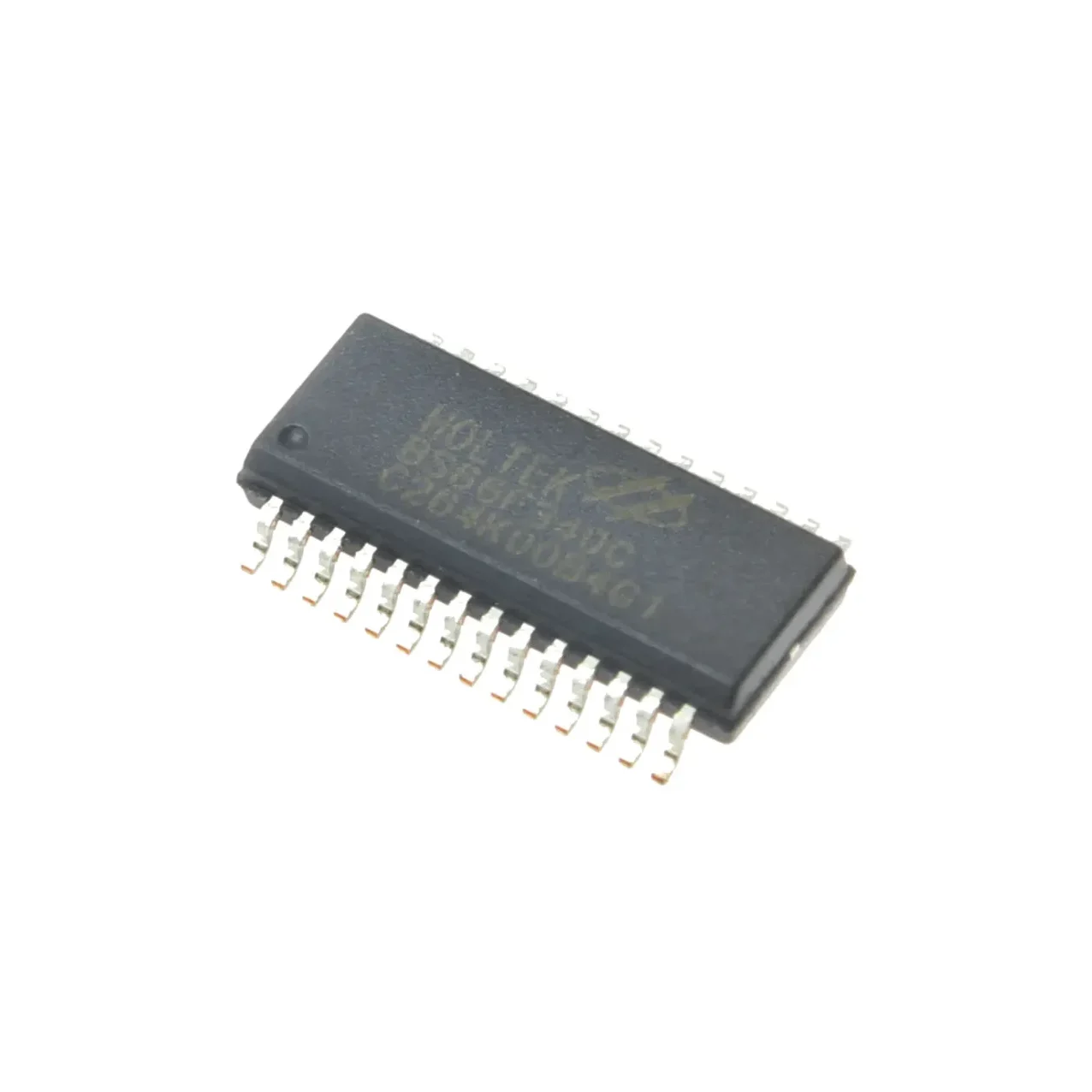

میکروکنترلر BS66F340C هشت بیتی Holtek پکیج SSOP-28، یک میکروکنترلر 8 بیتی از خانواده BS66 شرکت Holtek Semiconductor است که برای طراحی تجهیزات کنترلی، لوازم خانگی، سیستم های لمسی و انواع مدار های الکترونیکی طراحی شده است. این تراشه با معماری RISC، حافظه Flash قابل برنامه ریزی، ADC دوازده بیتی و امکانات ارتباطی متنوع، مجموعه ای از قابلیت های مورد نیاز برای طراحی یک سیستم کنترلی را در یک تراشه کوچک فراهم می کند.

میکروکنترلر BS66F340C دارای 4K×16 حافظه برنامه Flash، 512 بایت حافظه RAM و 128 بایت حافظه EEPROM است. حافظه EEPROM داخلی امکان ذخیره اطلاعاتی مانند تنظیمات، پارامتر های کاری و داده هایی که باید پس از قطع برق نیز حفظ شوند را فراهم می کند. این تراشه همچنین از قابلیت IAP پشتیبانی می کند که امکان برنامه ریزی و به روز رسانی اطلاعات درون حافظه را در کاربرد های مناسب فراهم می سازد.

یکی از ویژگی های مهم BS66F340C، مبدل آنالوگ به دیجیتال 12 بیتی با 8 کانال ورودی است. این قابلیت امکان اندازه گیری سیگنال های آنالوگ مانند ولتاژ خروجی سنسور ها و پارامتر های مختلف مدار را فراهم می کند. همچنین این میکروکنترلر دارای 26 پایه ورودی و خروجی قابل برنامه ریزی است که برای اتصال سنسور ها، کلید ها، LED ها و سایر بخش های مدار مورد استفاده قرار می گیرند.

این مدل به امکانات ارتباطی SPI، I2C و UART مجهز شده است و می تواند برای ارتباط با سنسور ها، نمایشگر ها، حافظه های خارجی و سایر مدار های جانبی مورد استفاده قرار گیرد. علاوه بر این، BS66F340C دارای تایمر های مختلف شامل دو تایمر 10 بیتی CTM، یک تایمر 10 بیتی PTM و یک تایمر 16 بیتی STM است که امکان استفاده در کاربرد هایی مانند اندازه گیری زمان، PWM و کنترل بخش های مختلف مدار را فراهم می کنند.

یکی دیگر از امکانات مهم این میکروکنترلر، پشتیبانی از 12 کلید لمسی و مدار داخلی تشخیص Touch Key است. به همین دلیل BS66F340C برای تجهیزاتی که به کلید های لمسی نیاز دارند، گزینه ای مناسب محسوب می شود. Holtek این خانواده را برای کاربرد هایی مانند پنل های لمسی لوازم خانگی، تجهیزات کنترل دما، پلوپز، کتری برقی و سایر محصولات دارای رابط لمسی معرفی کرده است.

BS66F340C با توجه به فرکانس سیستم تا 16 مگاهرتز و پشتیبانی از حالت های مختلف کاری، امکان طراحی مدار هایی با مصرف توان پایین را نیز فراهم می کند. محدوده ولتاژ تغذیه بسته به فرکانس کاری متفاوت است؛ در فرکانس های 4 و 8 مگاهرتز از 2.2 تا 5.5 ولت، در 12 مگاهرتز از 2.7 تا 5.5 ولت و در 16 مگاهرتز از 3.3 تا 5.5 ولت اعلام شده است.

این میکروکنترلر در پکیج 28 پایه SSOP عرضه می شود و به دلیل ابعاد فشرده، برای طراحی برد هایی که فضای محدودی دارند مناسب است. همچنین قابلیت هایی مانند Watchdog Timer، تشخیص افت ولتاژ و ریست در ولتاژ پایین به افزایش پایداری عملکرد میکروکنترلر در شرایط مختلف کمک می کنند.

از میکروکنترلر BS66F340C می توان در سیستم های کنترل لوازم خانگی، پنل های لمسی، تجهیزات اندازه گیری، کنترلر های صنعتی، سیستم های روشنایی، تجهیزات دارای سنسور و سایر محصولات الکترونیکی استفاده کرد. ترکیب حافظه Flash، EEPROM، ADC دوازده بیتی، رابط های ارتباطی و قابلیت Touch Key باعث شده است این تراشه بتواند بخش قابل توجهی از نیاز های یک مدار کنترلی را به تنهایی پوشش دهد.

در زمان جایگزینی BS66F340C روی یک برد الکترونیکی، باید مدل دقیق قطعه، پکیج SSOP-28، عملکرد پایه ها و برنامه مورد استفاده در برد بررسی شود. این مدل با BS66F340 از نظر پین سازگاری دارد، اما در صورت استفاده از نسخه C باید نسخه مناسب ابزار توسعه و پروگرامر نیز مورد توجه قرار گیرد.

همین حالا می توانید میکروکنترلر BS66F340C هشت بیتی Holtek پکیج SSOP-28 را از نکسونیکس تهیه نمایید و از آن در طراحی، نمونه سازی و تعمیر انواع برد های الکترونیکی و تجهیزات کنترلی استفاده کنید.
