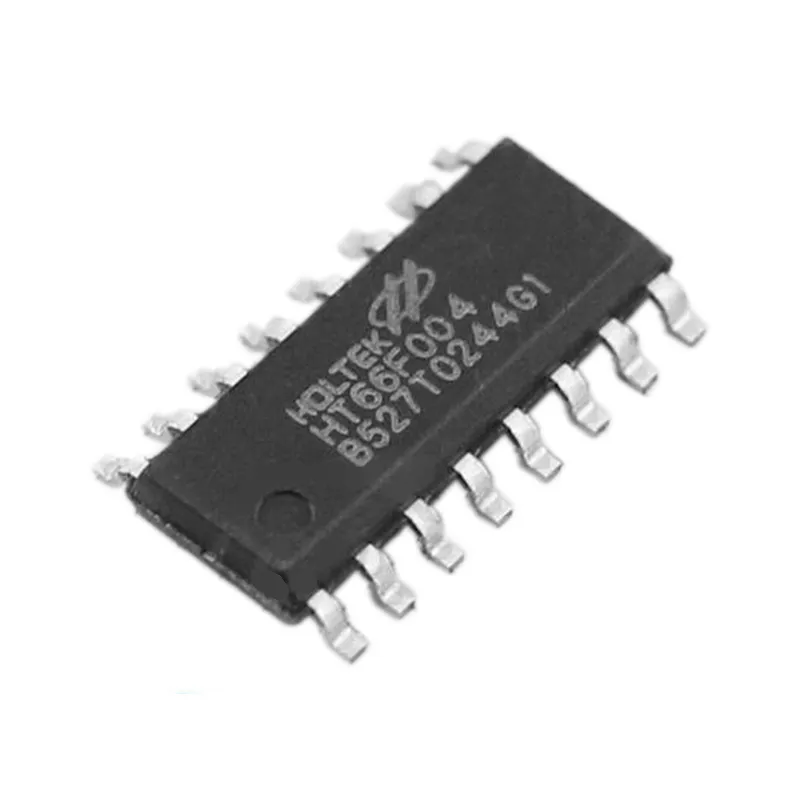

میکروکنترلر HT66F004 هشت بیتی Holtek پکیج SO-16، یک میکروکنترلر 8 بیتی از خانواده HT8 شرکت Holtek Semiconductor است که برای استفاده در انواع مدار های کنترلی، تجهیزات الکترونیکی و سیستم های Embedded طراحی شده است. این تراشه با معماری Enhanced 8-bit RISC، حافظه Flash قابل برنامه ریزی و مجموعه ای از امکانات جانبی، گزینه ای مناسب برای پروژه هایی است که به یک میکروکنترلر کم مصرف و جمع و جور با امکانات کاربردی نیاز دارند.

میکروکنترلر HT66F004 دارای 2KB حافظه Flash برای ذخیره برنامه و 96 بایت حافظه RAM برای پردازش و ذخیره موقت اطلاعات است و با حداکثر فرکانس کاری 8 مگاهرتز فعالیت می کند. این تراشه همچنین به مبدل آنالوگ به دیجیتال ADC با دقت 12 بیت و 8 کانال مجهز شده است که امکان دریافت و پردازش سیگنال های آنالوگ از سنسور ها و بخش های مختلف مدار را فراهم می کند.

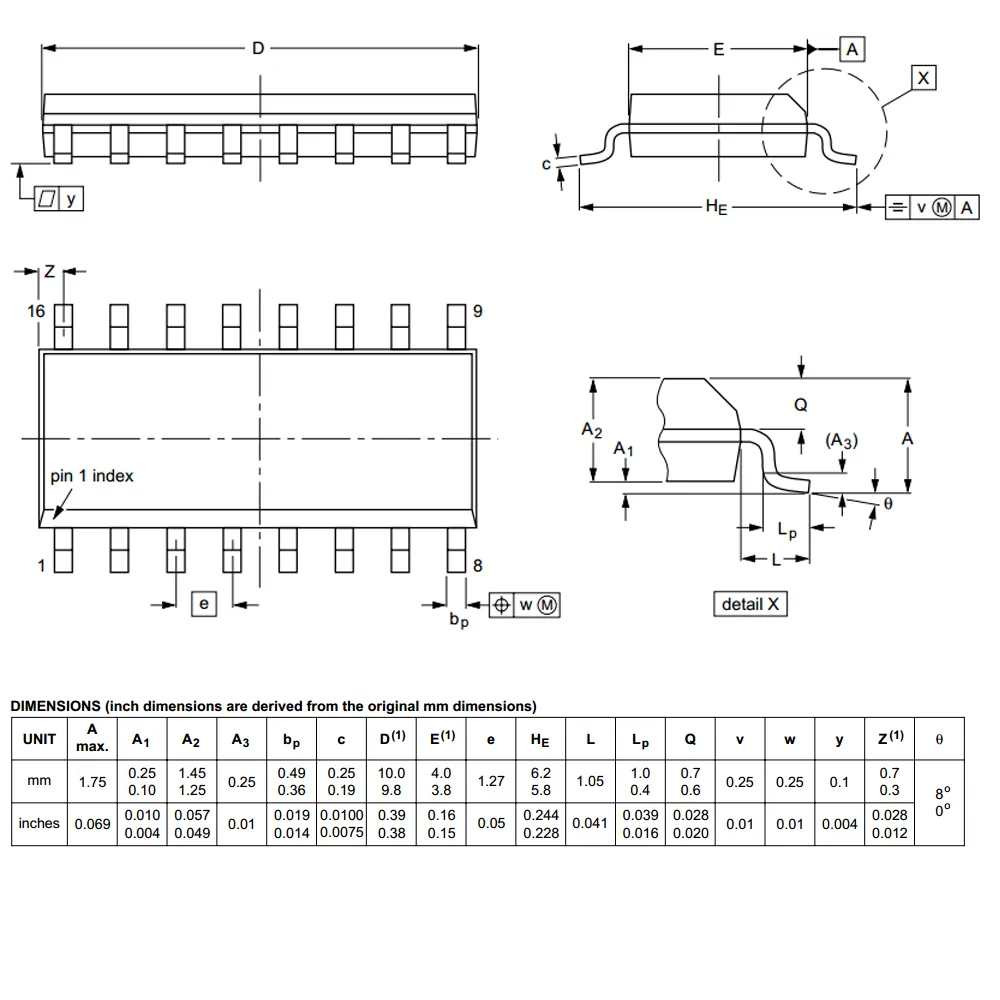

این مدل دارای 2 تایمر و رابط ارتباطی 4-wire است و با توجه به تعداد کانال های ADC و امکانات داخلی خود می تواند در مدار های کنترلی مختلف مورد استفاده قرار گیرد. پکیج SO-16 (SOP-16) نیز باعث شده است این میکروکنترلر فضای کمی روی برد اشغال کند و برای طراحی تجهیزات الکترونیکی فشرده و تولید محصولات در تیراژ بالا مناسب باشد.

HT66F004 در محدوده ولتاژ تغذیه 2.2 تا 5.5 ولت کار می کند و محدوده دمای کاری آن از 40- تا 85+ درجه سانتی گراد است. این مشخصات در کنار مصرف توان پایین، امکان استفاده از این میکروکنترلر را در تجهیزات باتری دار و مدار هایی که محدودیت مصرف انرژی دارند فراهم می کند.

از میکروکنترلر HT66F004 می توان در انواع کنترلر های صنعتی کوچک، سیستم های روشنایی هوشمند، سنسور های محیطی، لوازم خانگی کوچک، تجهیزات قابل حمل و مدار های کنترل موتور DC استفاده کرد. ابعاد فشرده در کنار امکاناتی مانند ADC دوازده بیتی و تایمر های داخلی، این قطعه را برای مدار هایی که فضای محدودی در اختیار دارند به گزینه ای کاربردی تبدیل کرده است.

یکی از مزیت های میکروکنترلر HT66F004 ترکیب حافظه Flash، RAM، ورودی های آنالوگ و امکانات کنترلی در یک تراشه کوچک است. به همین دلیل طراح می تواند بسیاری از وظایف مربوط به دریافت اطلاعات سنسور ها، پردازش داده ها و کنترل تجهیزات جانبی را بدون استفاده از چندین آی سی مجزا انجام دهد.

در زمان جایگزینی HT66F004 در یک برد الکترونیکی، علاوه بر مدل دقیق قطعه باید پکیج SO-16، محدوده ولتاژ تغذیه و عملکرد پایه ها با نمونه اصلی بررسی شود. همچنین در صورت استفاده از این قطعه در تعمیر برد، برنامه نوشته شده روی میکروکنترلر اهمیت دارد و صرفا جایگزینی قطعه بدون در نظر گرفتن Firmware، لزوما باعث راه اندازی مجدد برد نخواهد شد.

همین حالا می توانید میکروکنترلر HT66F004 هشت بیتی Holtek پکیج SO-16 را از نکسونیکس تهیه نمایید و از آن در طراحی، نمونه سازی و تعمیر انواع برد های الکترونیکی و تجهیزات کنترلی استفاده کنید.
