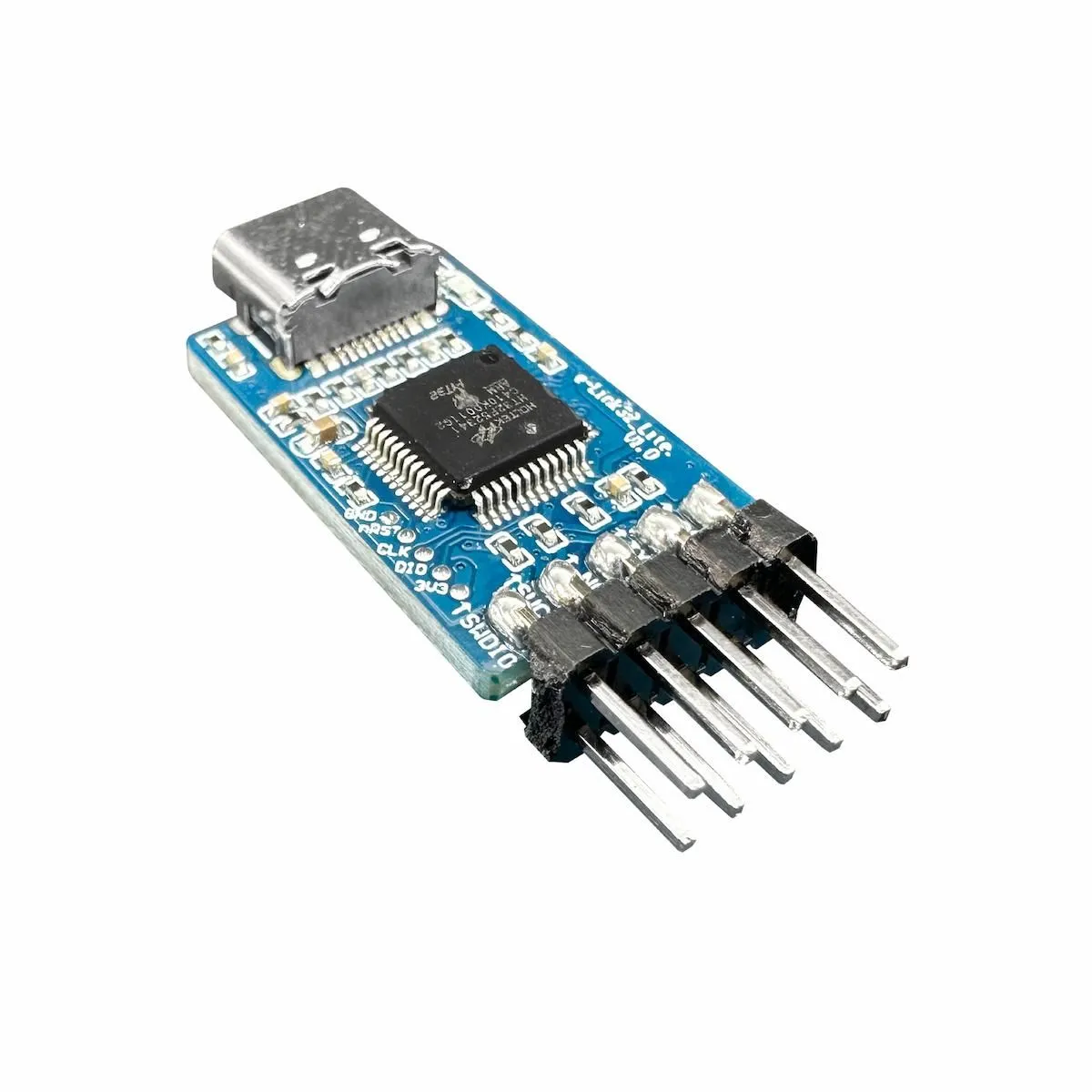

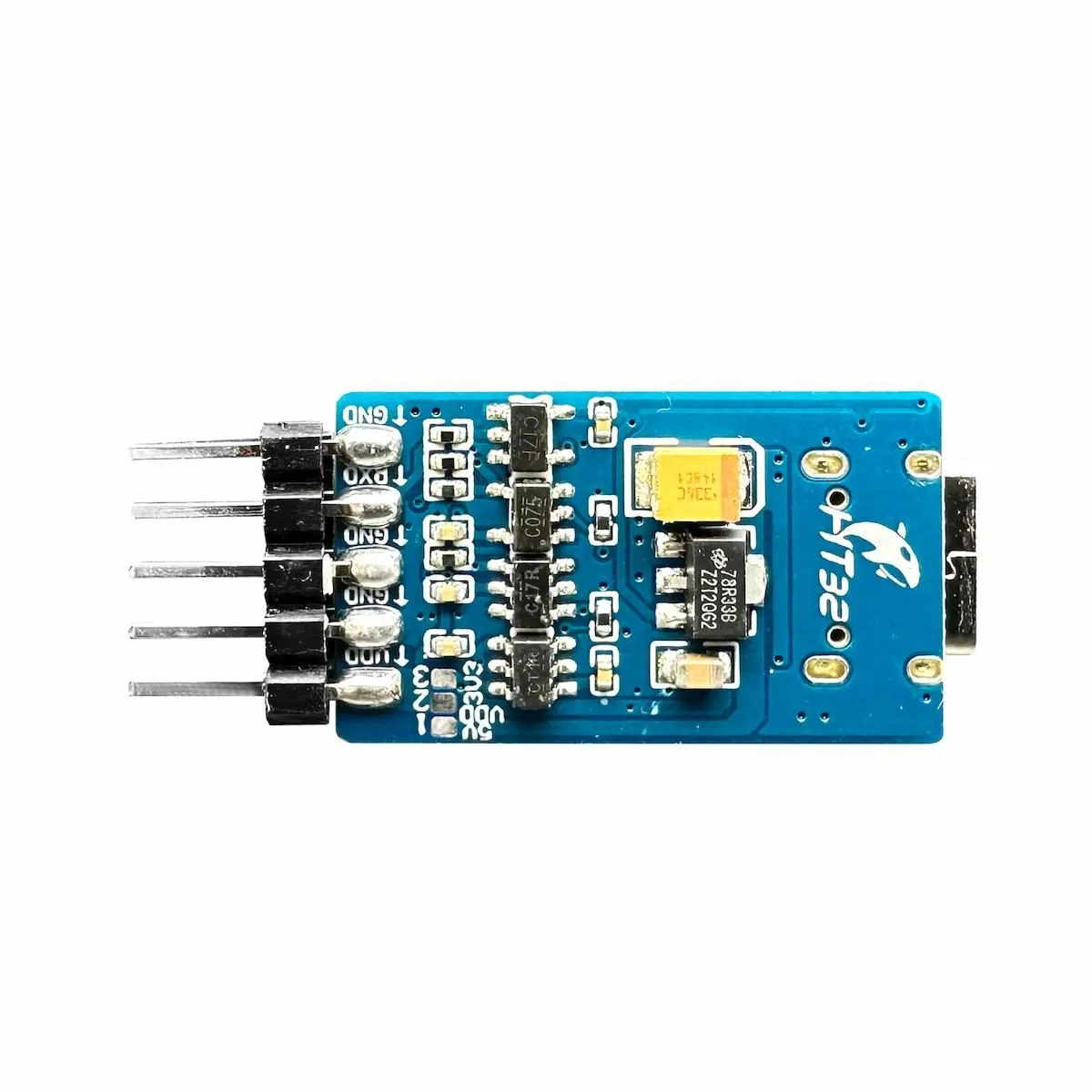

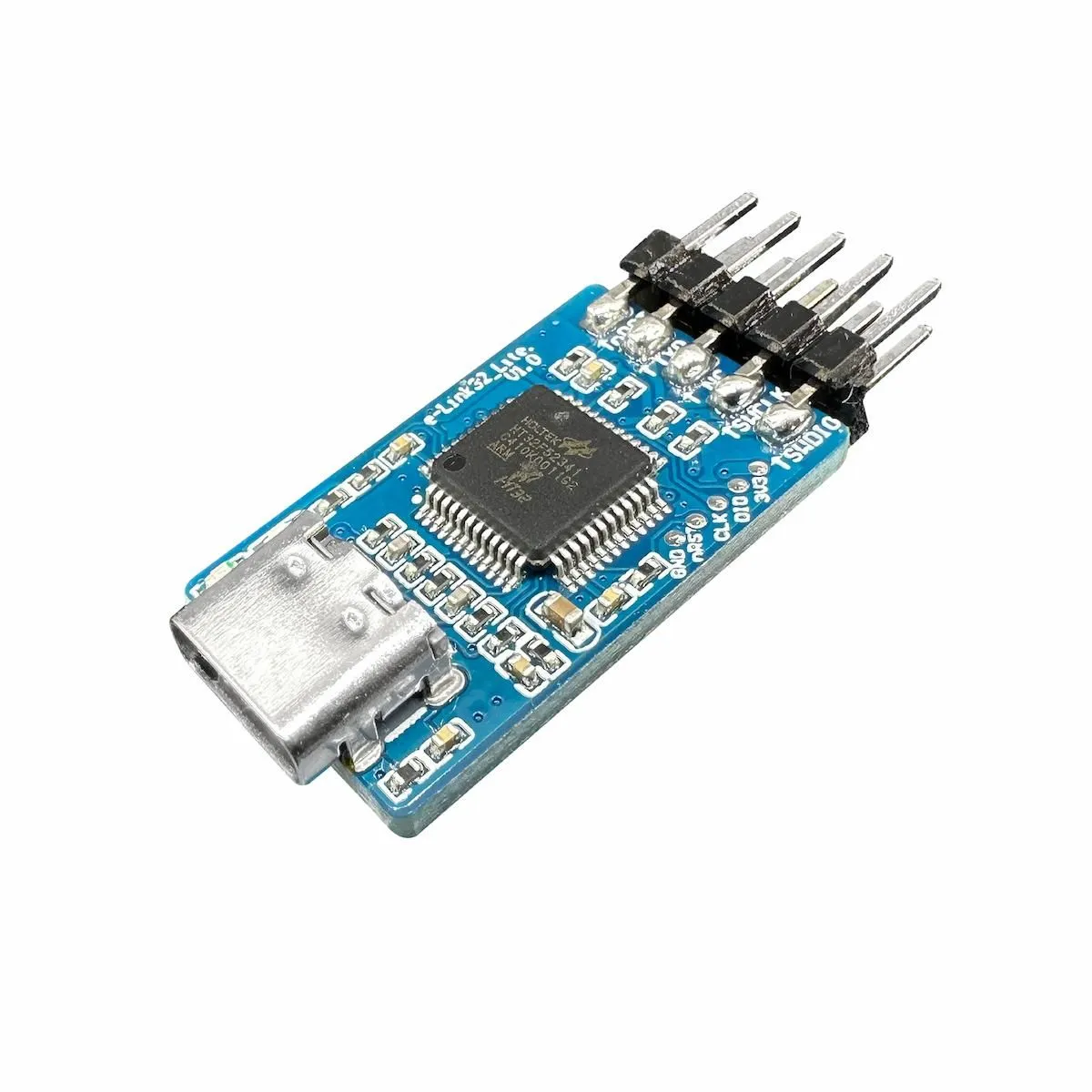

پروگرامر Holtek e-Link32 Lite یک پروگرامر و دیباگر برای میکروکنترلر های 32 بیتی خانواده HT32 شرکت Holtek است که برای برنامه ریزی و دیباگ انواع MCU های HT32 مورد استفاده قرار می گیرد. این محصول نسخه ساده شده e-Link32 Pro است و از برنامه ریزی ICP و دیباگ SWD پشتیبانی می کند.
e-Link32 Lite از طریق رابط USB Type-C به کامپیوتر متصل می شود و برای استفاده از آن نیازی به نصب درایور جداگانه نیست. قابلیت Plug and Play باعث می شود پروگرامر به سرعت توسط کامپیوتر شناسایی شود و برای توسعه، تست، نمونه سازی و تعمیر برد های مبتنی بر میکروکنترلر های Holtek گزینه ای کاربردی باشد.
برای برنامه ریزی میکروکنترلر های HT32 می توان از نرم افزار HT32 ICP Tool استفاده کرد. همچنین امکان دیباگ برنامه از طریق نرم افزار های HT32-IDE، Keil MDK-ARM، IAR EWARM و Arduino IDE وجود دارد. این ویژگی باعث می شود e-Link32 Lite با محیط های توسعه مختلف سازگار باشد و کاربران بتوانند در محیط نرم افزاری مورد نظر خود به توسعه و عیب یابی برنامه بپردازند.
برنامه ریزی و دیباگ میکروکنترلر های HT32
پروگرامر Holtek e-Link32 Lite از تمام میکروکنترلر های HT32 Flash MCU برای برنامه ریزی و دیباگ پشتیبانی می کند. برنامه ریزی از طریق رابط ICP و دیباگ از طریق رابط SWD انجام می شود. علاوه بر این، پروگرامر دارای قابلیت Virtual UART است که امکان ارتباط سریال مجازی بین کامپیوتر و برد مقصد را فراهم می کند.
این پروگرامر برای توسعه برد های مبتنی بر میکروکنترلر های 32 بیتی Holtek، تست برنامه های نوشته شده، بررسی عملکرد سخت افزار و نرم افزار و همچنین برنامه ریزی MCU در فرآیند تولید و تعمیر کاربرد دارد.
انتخاب ولتاژ تغذیه
یکی از امکانات کاربردی پروگرامر Holtek e-Link32 Lite، قابلیت انتخاب منبع تغذیه برد مقصد است. پروگرامر می تواند ولتاژ 5 ولت یا 3.3 ولت را در اختیار برد هدف قرار دهد یا تغذیه برد از منبع خارجی انجام شود.
انتخاب ولتاژ توسط پین های مخصوص روی پروگرامر انجام می شود:
- اتصال کوتاه پایه 1 و 2: تامین تغذیه 5 ولت توسط پروگرامر
- اتصال کوتاه پایه 2 و 3: تامین تغذیه 3.3 ولت توسط پروگرامر
- بدون لحیم شدن اتصال انتخاب ولتاژ: تغذیه از طریق برد مقصد تامین می شود
به صورت پیش فرض، اتصال انتخاب ولتاژ لحیم نشده است و برد مقصد باید تغذیه مورد نیاز خود را از منبع خارجی دریافت کند.
وضعیت چراغ های LED
پروگرامر Holtek e-Link32 Lite دارای دو نشانگر LED سبز و آبی است که وضعیت اتصال USB و عملیات برنامه ریزی را نمایش می دهند.
چراغ سبز:
| وضعیت LED | معنی |
|---|---|
| روشن ثابت | اتصال USB با موفقیت برقرار شده است |
| خاموش | USB توسط کامپیوتر شناسایی نشده است |
چراغ آبی:
| وضعیت LED | معنی |
|---|---|
| چشمک زن | برنامه ریزی در حال انجام است |
| خاموش | پروگرامر در حالت آماده به کار قرار دارد |
این نشانگر ها به کاربر کمک می کنند بدون نیاز به بررسی نرم افزار، وضعیت اتصال پروگرامر و فرآیند برنامه ریزی را به صورت سریع تشخیص دهد.
مقایسه e-Link32 Lite و e-Link32 Pro
e-Link32 Lite نسخه ساده شده e-Link32 Pro است و برای استفاده های معمول برنامه ریزی و دیباگ طراحی شده است. در جدول زیر مهم ترین تفاوت های این دو مدل را مشاهده می کنید:
| ویژگی | e-Link32 Lite | e-Link32 Pro |
|---|---|---|
| انتخاب تغذیه خارجی VDD | 3.3 ولت / 5 ولت / بدون تغذیه خارجی | بدون تغذیه خارجی |
| تغذیه خارجی | دارد | دارد |
| برنامه ریزی آفلاین | ندارد | دارد؛ حافظه SPI Flash با ظرفیت 8Mbit |
| رابط های ارتباطی | SWD و Virtual UART | SWD و Virtual UART |
| میکروکنترلر قابل برنامه ریزی | HT32 Flash MCU | HT32 Flash MCU |
| میکروکنترلر قابل دیباگ | HT32 Flash MCU | HT32 Flash MCU |
| محیط های توسعه | HT32-IDE، Keil MDK-ARM، IAR EWARM، Arduino IDE | – |
| ابزار برنامه ریزی | HT32 ICP Tool | – |
| رابط USB | USB Type-C | USB Type-C |
| ابعاد | 36.7 × 15 × 6.8 میلی متر | 84 × 42 × 13 میلی متر |
بنابراین اگر به قابلیت هایی مانند برنامه ریزی آفلاین نیاز ندارید و هدف شما برنامه ریزی، دیباگ و توسعه معمول میکروکنترلر های HT32 است، e-Link32 Lite می تواند گزینه ای ساده تر و اقتصادی تر نسبت به نسخه Pro باشد.

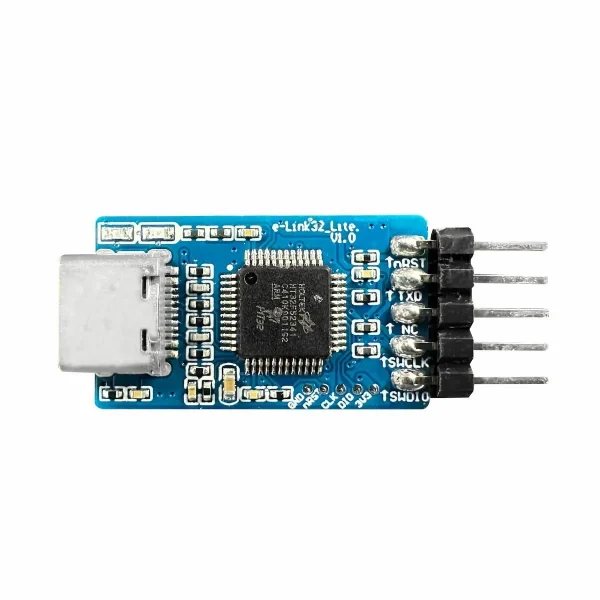

پایه های اتصال پروگرامر
کانکتور پروگرامر Holtek e-Link32 Lite برای اتصال به برد هدف دارای 10 پایه است. پایه های SWDIO و SWCLK برای انتقال داده و کلاک مربوط به برنامه ریزی و دیباگ استفاده می شوند. پایه های VCOM نیز امکان استفاده از Virtual UART را فراهم می کنند.
| شماره پایه | نام پایه | عملکرد |
|---|---|---|
| 1 | VDD | ورودی تغذیه منطقی |
| 2 | SWDIO | داده برنامه ریزی و دیباگ |
| 3 | GND | زمین |
| 4 | SWCLK | کلاک برنامه ریزی و دیباگ |
| 5 | GND | زمین |
| 6 | NC | بدون اتصال |
| 7 | VCOM_RXD | دریافت داده Virtual COM |
| 8 | VCOM_TXD | ارسال داده Virtual COM |
| 9 | GND | زمین |
| 10 | nRST | ریست میکروکنترلر |
کاربرد پروگرامر e-Link32 Lite
از پروگرامر Holtek e-Link32 Lite می توان برای برنامه ریزی و دیباگ میکروکنترلر های HT32 در مراحل مختلف طراحی و تولید استفاده کرد. این پروگرامر برای توسعه نرم افزار، تست و عیب یابی برد، نمونه سازی، برنامه ریزی MCU و تعمیر تجهیزات الکترونیکی مبتنی بر میکروکنترلر های Holtek کاربرد دارد.
پشتیبانی از SWD، ICP و Virtual UART در کنار رابط USB Type-C و ابعاد کوچک، این محصول را به ابزاری مناسب برای مهندسان الکترونیک، برنامه نویسان Embedded و تعمیرکاران برد های الکترونیکی تبدیل کرده است.
لینک دانلود برنامه های مورد نیاز از منبع اصلی:
برای انتقال به صفحه دانلود اینجا کلیک نمائید و برنامه HT32 ICP Tool (برای برنامه ریزی میکروکنترلر) را از منبع اصلی دانلود و نصب نمائید.
در صورتی که صفحه به درستی بارگیری نشود، از ابزار های دور زدن تحریم (VPN) استفاده نمائید.
میتوانید فایل های مورد نیاز جهت استفاده از پروگرامر Holtek e-Link32 Lite را از سایت سیسوگ دانلود نمائید.
در صورت بروز مشکل در دانلود، نصب یا راه اندازی و اتصال برنامه ها به پروگرامر، از کارشناسان ما کمک بگیرید.
