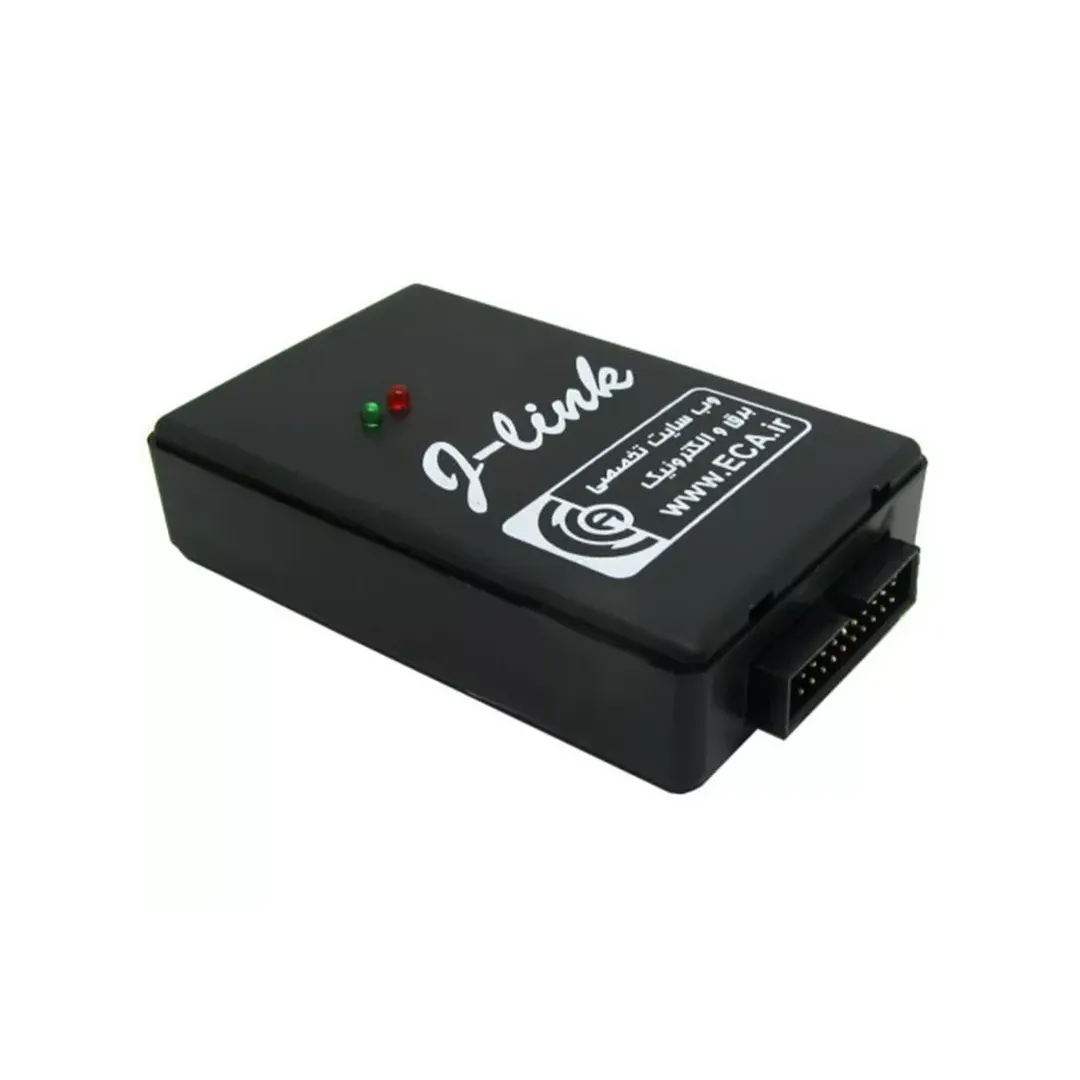

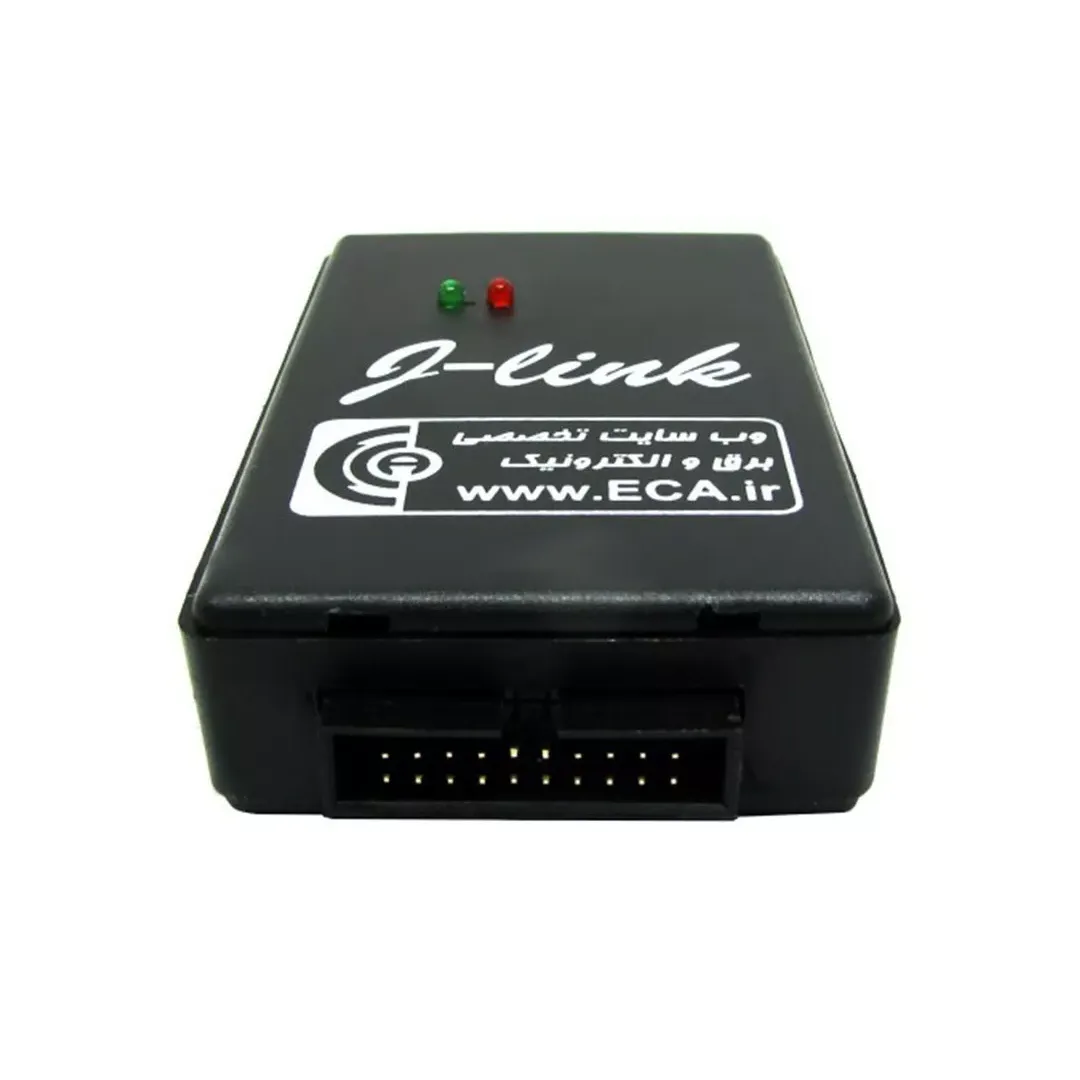

پروگرامر و دیباگر J-Link V8
پروگرامر و دیباگر J-Link V8 یک ابزار کاربردی برای برنامه ریزی و دیباگ میکروکنترلر های مبتنی بر هسته ARM است که ارتباط بین کامپیوتر و میکروکنترلر را از طریق USB و رابط های JTAG و SWD برقرار می کند. این پروگرامر برای توسعه، تست و برنامه ریزی پروژه های مبتنی بر میکروکنترلر های ARM در محیط های برنامه نویسی مختلف مانند Keil و IAR Embedded Workbench قابل استفاده است.
با استفاده از J-Link V8 می توان فایل برنامه تولید شده توسط کامپایلر، مانند فایل های HEX یا BIN، را روی میکروکنترلر منتقل کرد. علاوه بر پروگرام کردن، امکان Debug برنامه نیز وجود دارد و می توان در زمان توسعه نرم افزار، اجرای برنامه روی میکروکنترلر را بررسی و خطایابی کرد.
پشتیبانی از میکروکنترلر های ARM
پروگرامر و دیباگر J-Link V8 برای کار با طیف گسترده ای از میکروکنترلر های مبتنی بر هسته ARM طراحی شده است و از خانواده هایی مانند ARM7، ARM9، ARM11 و Cortex-M پشتیبانی می کند. به همین دلیل می توان از آن در پروژه های مختلف مبتنی بر معماری ARM استفاده کرد.
این پروگرامر با محیط های توسعه مختلف از جمله Keil µVision و IAR Embedded Workbench for ARM سازگار است و امکان پروگرام و دیباگ مستقیم میکروکنترلر از داخل محیط توسعه را فراهم می کند.
رابط های JTAG و SWD
اتصال J-Link V8 به میکروکنترلر می تواند از طریق رابط JTAG انجام شود. این مدل همچنین از Serial Wire Debug یا SWD پشتیبانی می کند که در بسیاری از میکروکنترلر های جدید ARM، به ویژه خانواده Cortex-M، مورد استفاده قرار می گیرد.
پروگرامر دارای کانکتور استاندارد JTAG با 20 پین است و امکان استفاده از اتصال JTAG به صورت 14 پین نیز وجود دارد.
قابلیت Debug و ابزار های توسعه
یکی از مزیت های اصلی پروگرامر و دیباگر J-Link V8 نسبت به پروگرامر های ساده، قابلیت دیباگ کردن برنامه است. در محیط های توسعه سازگار، می توان برنامه را روی میکروکنترلر اجرا کرده و در زمان توسعه وضعیت اجرای کد را بررسی کرد.
این پروگرامر از قابلیت هایی مانند Memory Viewer، نمایش سیگنال های JTAG و اندازه گیری ولتاژ Target پشتیبانی می کند. همچنین قابلیت های SWV و ETB نیز در مشخصات این مدل ذکر شده اند.
سرعت ارتباط و پروگرام
| پارامتر | مشخصات |
|---|---|
| رابط اتصال به کامپیوتر | USB 2.0 |
| حداکثر سرعت JTAG | 12 MHz |
| سرعت دانلود | تا 720 Kbytes/s |
| سرعت DCC | تا 800 Kbytes/s |
تغذیه و ولتاژ Target
J-Link V8 می تواند تغذیه مورد نیاز خود را از طریق پورت USB دریافت کند و برای راه اندازی خود به آداپتور جداگانه نیاز ندارد. این دستگاه همچنین دارای سیستم تغذیه هوشمند با قابلیت محافظت در برابر اضافه بار است.
رنج ولتاژ کاری اعلام شده برای این پروگرامر 1.2 تا 3.3 ولت است و امکان کار با ولتاژ تا 5 ولت نیز برای آن ذکر شده است. همچنین امکان اندازه گیری ولتاژ Target توسط پروگرامر وجود دارد.
قابلیت های نرم افزاری
- پشتیبانی از Keil µVision
- پشتیبانی از IAR Embedded Workbench for ARM
- پشتیبانی از نرم افزار های Flash Programming
- پشتیبانی از Flash DLL
- پشتیبانی از Software Developer Kit یا SDK
- پشتیبانی از Memory Viewer
- پشتیبانی از Serial Wire Debug یا SWD
- پشتیبانی از Serial Wire Viewer یا SWV
- پشتیبانی از Embedded Trace Buffer یا ETB
شناسایی خودکار و Plug & Play
پروگرامر و دیباگر J-Link V8 دارای قابلیت Plug and Play است و می تواند قطعه متصل شده را به صورت خودکار شناسایی کند. درایور های مورد نیاز نیز با نصب نرم افزار مربوط به J-Link در سیستم عامل نصب می شوند.
سازگاری و بروزرسانی
این پروگرامر برای استفاده در محیط ویندوز طراحی شده و امکان بروزرسانی دارد. طبق مشخصات ارائه شده، با Windows 7 سازگاری کامل دارد.
کاربرد های پروگرامر و دیباگر J-Link V8
- پروگرام کردن میکروکنترلر های ARM
- دیباگ و خطایابی برنامه های میکروکنترلر
- توسعه پروژه های مبتنی بر Cortex-M
- برنامه نویسی و تست پروژه های embedded
- پروژه های آموزشی و تحقیقاتی
- توسعه تجهیزات الکترونیکی و صنعتی
- اتوماسیون صنعتی
- ابزار دقیق
- پروژه های خودرویی
مشخصات فنی
| ویژگی | مشخصات |
|---|---|
| نوع دستگاه | پروگرامر و دیباگر |
| مدل | J-Link V8 |
| معماری | ARM |
| رابط ارتباطی با کامپیوتر | USB 2.0 |
| رابط پروگرام و دیباگ | JTAG / SWD |
| کانکتور | JTAG استاندارد 20 پین |
| JTAG | تا 12 MHz |
| سرعت دانلود | تا 720 Kbytes/s |
| سرعت DCC | تا 800 Kbytes/s |
| رنج ولتاژ کاری | 1.2 تا 3.3V، قابلیت کار تا 5V |
| تغذیه | از طریق USB |
| قابلیت Debug | دارد |
| شناسایی خودکار قطعه | دارد |
| Memory Viewer | دارد |
| Serial Wire Debug | SWD |
| Serial Wire Viewer | SWV |
| Embedded Trace Buffer | ETB |
| Plug & Play | دارد |
| بروزرسانی | دارد |

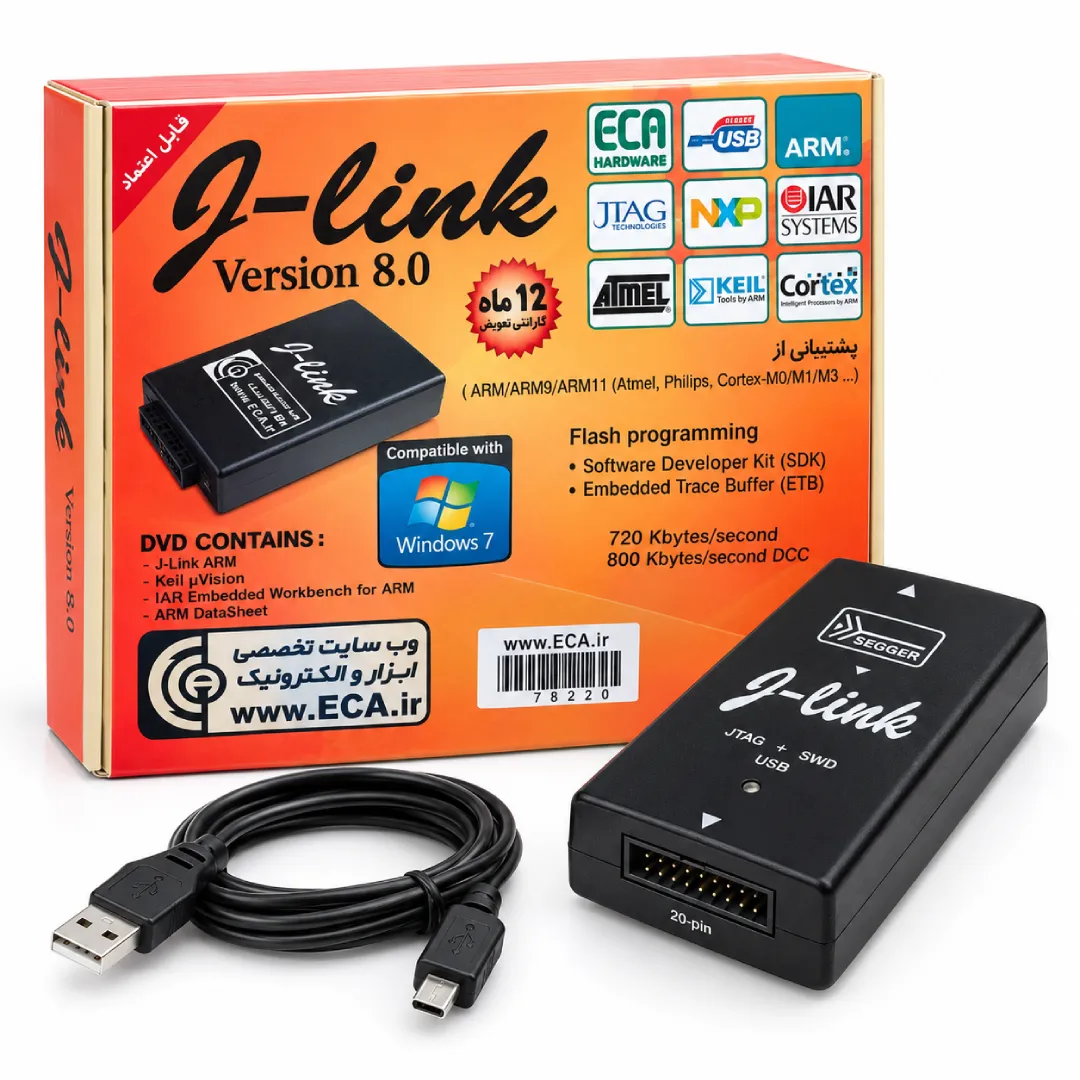

محتویات بسته
- پروگرامر و دیباگر J-Link V8
- کابل USB
- کابل فلت 20 رشته
- برگه ضمانت 12 ماهه
- لوح فشرده شامل نرم افزار و فایل های مرتبط
لوح فشرده همراه محصول شامل مواردی مانند J-Link ARM، Keil µVision، IAR Embedded Workbench for ARM و دیتاشیت های ARM است.
قیمت و خرید پروگرامر و دیباگر J-Link V8 از نکسونیکس...
هم اکنون میتوانید پروگرامر و دیباگر J-Link V8 را فقط با 2,970,000 تومان تومان از نکسونیکس تهیه نمائید.
