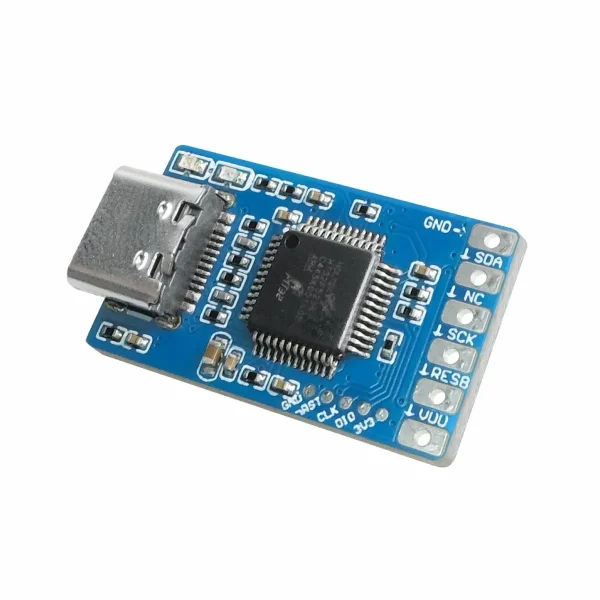

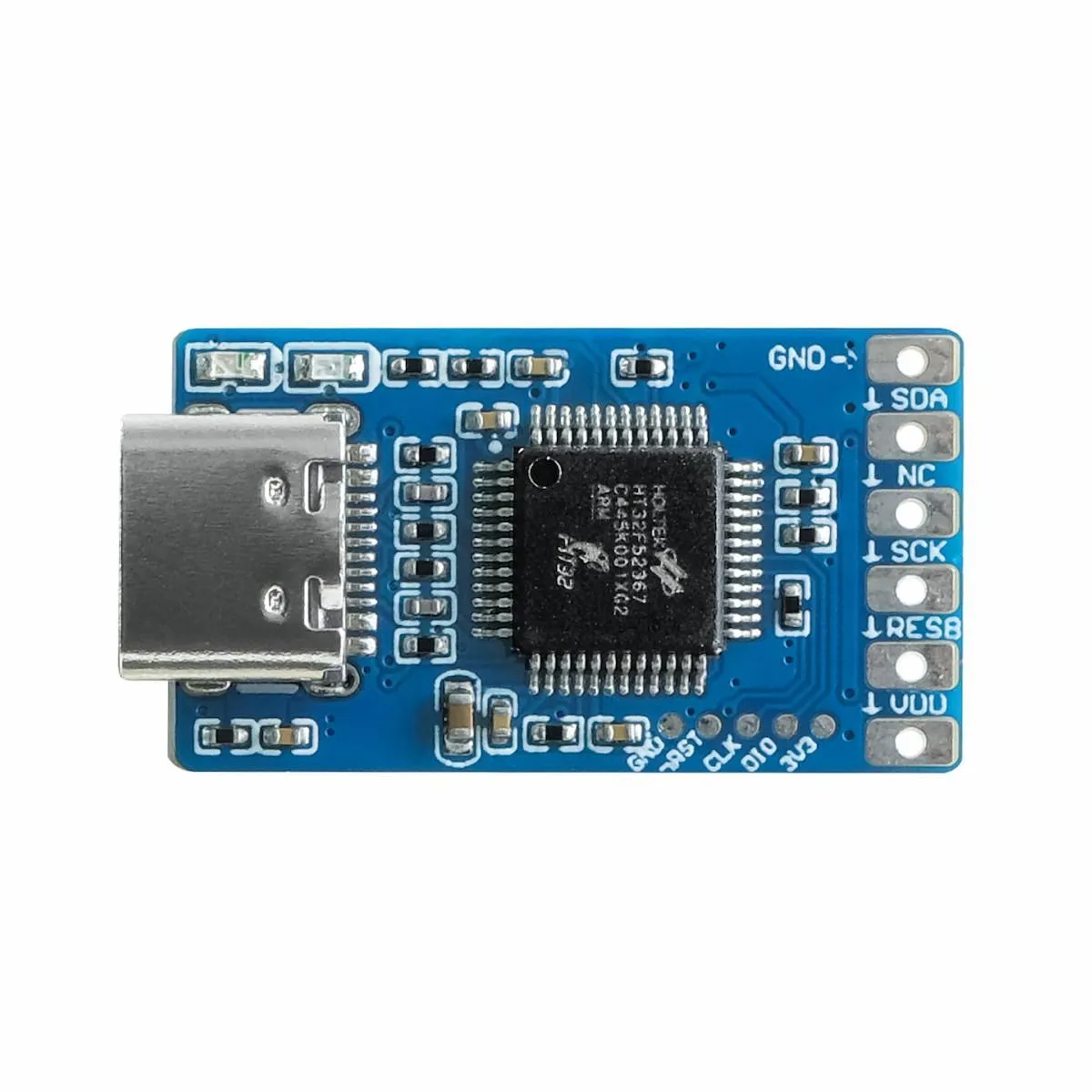

پروگرامر Holtek e-Link8 Lite یک پروگرامر و دیباگر ساده و کاربردی برای میکروکنترلر های 8 بیتی Holtek است که برای برنامه ریزی و دیباگ کردن MCU های سازگار خانواده HT8 مورد استفاده قرار می گیرد. این پروگرامر نسخه ساده شده e-Link Pro2 است و از طریق رابط USB Type-C به کامپیوتر متصل می شود. e-Link8 Lite برای توسعه، تست و برنامه ریزی برد های الکترونیکی مبتنی بر میکروکنترلر های Holtek، گزینه ای مناسب و کم حجم محسوب می شود.
این پروگرامر با نرم افزار HOPE3000 for e-Link برای برنامه ریزی و با نرم افزار HT-IDE3000 برای دیباگ کردن میکروکنترلر ها سازگار است. برنامه ریزی از طریق روش ICP انجام می شود و امکان برنامه ریزی و دیباگ تراشه های سازگار با رابط OCDS EV را نیز فراهم می کند. برای استفاده از قابلیت های برنامه ریزی و دیباگ، باید نسخه نرم افزار مورد استفاده نیز با e-Link8 Lite سازگار باشد.
پروگرامر Holtek e-Link8 Lite دارای رابط USB Type-C بوده و محدوده ولتاژ VDD آن 3.3 یا 5 ولت است. این پروگرامر برای میکروکنترلر های کم ولتاژ 1.5 ولتی طراحی نشده و در مقایسه با e-Link Pro2 امکانات محدود تری دارد. ابعاد بسیار کوچک 33.8×15×7.2 میلی متر نیز باعث شده است فضای کمی روی میز کار یا تجهیزات توسعه اشغال کند و برای استفاده در تعمیرات و نمونه سازی گزینه ای کاربردی باشد.
این پروگرامر دارای نشانگر های LED برای نمایش وضعیت تغذیه، آماده به کار بودن و فعالیت هنگام برنامه ریزی یا دیباگ است. همچنین کانکتور 6 پین آن امکان اتصال به میکروکنترلر را برای برنامه ریزی ICP یا دیباگ OCDS EV فراهم می کند. در حالت ICP پایه های GND، ICPDA، ICPCK، RESB و VDD مورد استفاده قرار می گیرند و در حالت OCDS EV نیز اتصال از طریق GND، OCDSDA، OCDSCK و VDD انجام می شود.
موارد عدم پشتیبانی
پروگرامر Holtek e-Link8 Lite از بسیاری از میکروکنترلر های Flash هشت بیتی Holtek پشتیبانی می کند، اما برخی مدل ها با این پروگرامر قابل برنامه ریزی نیستند. این موارد شامل میکروکنترلر های سری OTP، سری BH67F21x2، برخی MCU های دارای ماژول سنسور دما که برای کالیبراسیون به e-Link Pro2 نیاز دارند و سری HT68FV02x از میکروکنترلر های صوتی هستند.
بنابراین پیش از خرید یا استفاده از پروگرامر Holtek e-Link8 Lite، بهتر است مدل دقیق میکروکنترلر خود را بررسی کنید تا از پشتیبانی آن برای برنامه ریزی یا دیباگ اطمینان حاصل شود. در صورتی که در مورد سازگاری MCU خود مطمئن نیستید، می توانید مدل دقیق آن را برای بررسی با کارشناسان نکسونیکس در میان بگذارید.
کاربرد پروگرامر e-Link8 Lite
از پروگرامر Holtek e-Link8 Lite می توان برای برنامه ریزی اولیه میکروکنترلر ها، تست و دیباگ نرم افزار، توسعه برد های الکترونیکی، نمونه سازی و تعمیر تجهیزات مبتنی بر MCU های Holtek استفاده کرد. ابعاد کوچک، اتصال USB Type-C و پشتیبانی از نرم افزار های رسمی Holtek باعث شده است این پروگرامر برای طراحان و تعمیرکارانی که با میکروکنترلر های 8 بیتی Holtek کار می کنند، ابزار مناسبی باشد.
مقایسه e-Link8 Lite و e-Link Pro2
| ویژگی | e-Link8 Lite | e-Link Pro2 |
|---|---|---|
| محدوده ولتاژ VDD | 3.3 یا 5 ولت | 1.5 تا 5.5 ولت |
| پشتیبانی از MCU های 1.5 ولتی | ندارد | دارد |
| تغذیه خارجی | دارد | دارد |
| MCU های قابل دیباگ | HT8 Flash / OTP OCDS EV | HT8 Flash / OTP OCDS EV |
| MCU های قابل برنامه ریزی ICP | HT8 Flash | HT8 Flash و HT8 OTP |
| نرم افزار دیباگ | HT-IDE3000 نسخه 8.2.6 یا بالاتر | HT-IDE3000 |
| نرم افزار برنامه ریزی | HOPE3000 for e-Link نسخه 1.26 یا بالاتر | HOPE3000 for e-Link |
| رابط USB | USB Type-C | USB Type-C |
| روش برنامه ریزی | ICP | ICP |
| برنامه ریزی آفلاین | ندارد | دارد |
| USB Bridge | ندارد | دارد؛ UART / SPI / IIC |
| ابعاد | 33.8 × 15 × 7.2 میلی متر | 150 × 115 × 35 میلی متر |
| قیمت | کاملاً اقتصادی و بصرفه | مناسب شرکت های بزرگ |
نکته: e-Link8 Lite نسخه ساده شده e-Link Pro2 است و به همین دلیل بعضی قابلیت های مدل Pro2 مانند برنامه ریزی آفلاین، USB Bridge و پشتیبانی از MCU های 1.5 ولتی را ندارد.
وضعیت چراغ های LED
e-Link8 Lite دارای دو نشانگر نارنجی و آبی است که وضعیت تغذیه، آماده به کار بودن، برنامه ریزی و فعالیت پروگرامر را نمایش می دهند.
چراغ نارنجی:
| حالت | HT-IDE3000 | HOPE3000 |
|---|---|---|
| خاموش | تغذیه به برد مقصد متصل نیست | – |
| روشن | تغذیه به برد مقصد متصل است | گزینه Power On فعال شده است |
| چشمک زن | – | برنامه ریزی با موفقیت انجام شده یا پروگرامر در حال راه اندازی اولیه است |
چراغ آبی:
| حالت | HT-IDE3000 | HOPE3000 |
|---|---|---|
| خاموش | – | آماده به کار |
| چشمک آهسته | آماده به کار؛ حدود هر یک ثانیه یک بار | – |
| چشمک سریع | پروگرامر در حال انجام عملیات است | در حال انجام عملیات |
پایه های اتصال برای دیباگ OCDS EV

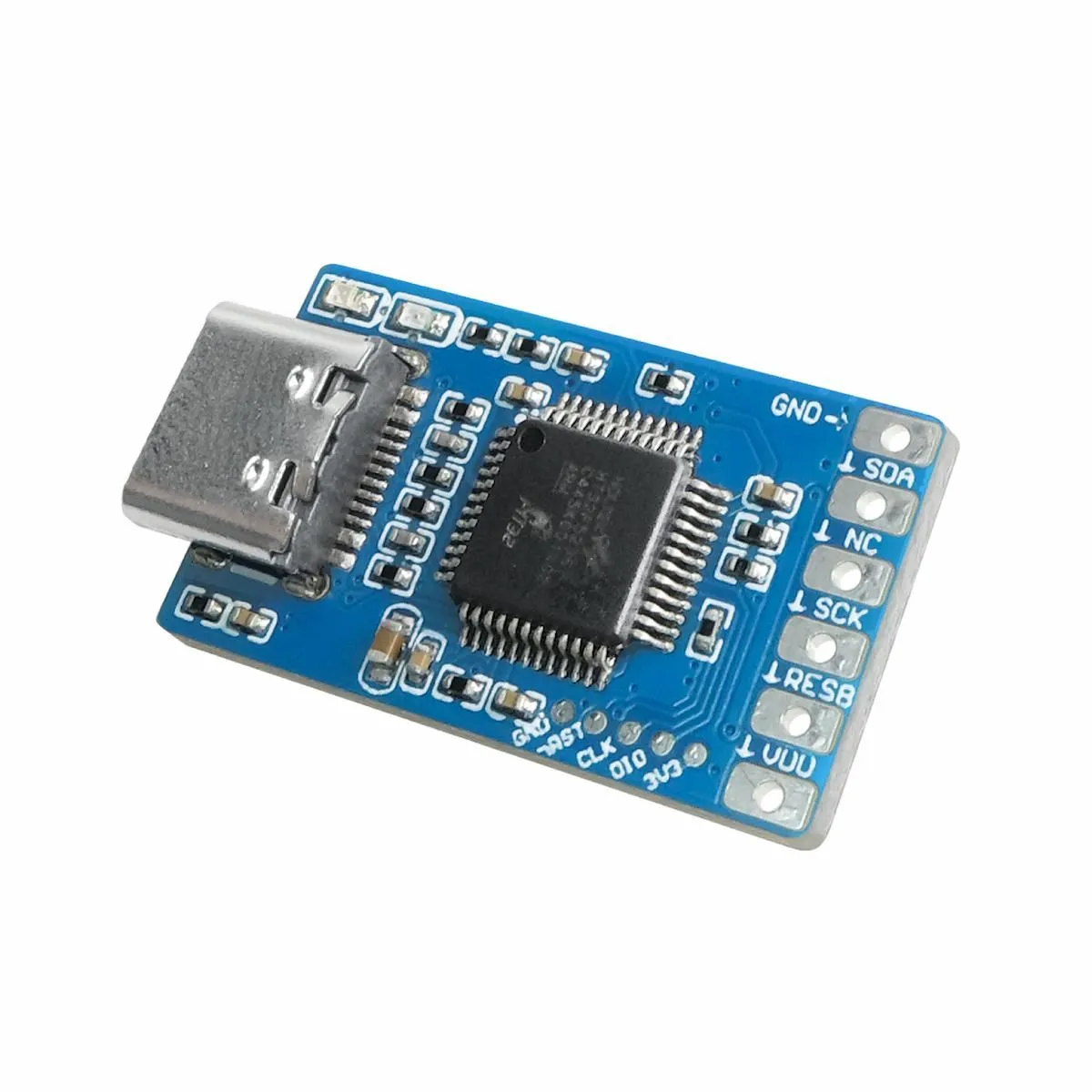

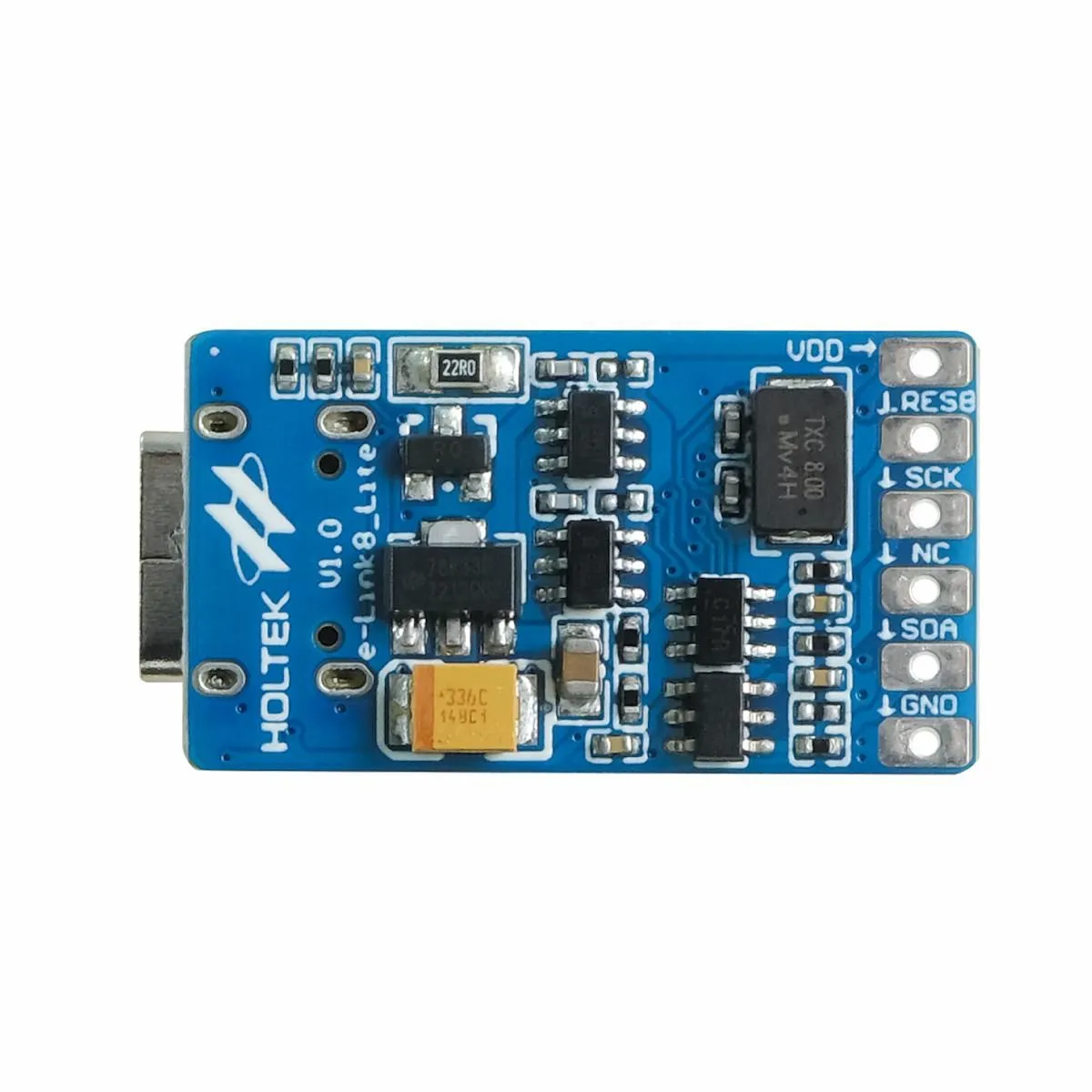

پایه های پروگرامر Holtek e-Link8 Lite
برای دیباگ و برنامه ریزی میکروکنترلر های دارای رابط OCDS EV، کانکتور 6 پین e-Link8 Lite به صورت زیر استفاده می شود:
| شماره پایه | نام پایه | عملکرد |
|---|---|---|
| 1 | GND | زمین منطقی |
| 2 | OCDSDA | خط داده دیباگ و برنامه ریزی |
| 3 | NC | بدون اتصال |
| 4 | OCDSCK | کلاک دیباگ و برنامه ریزی |
| 5 | Reserved | رزرو شده |
| 6 | VDD | تغذیه منطقی |
پایه های اتصال برای برنامه ریزی ICP
برای برنامه ریزی میکروکنترلر از طریق ICP، پایه های کانکتور به شکل زیر هستند:
| شماره پایه | نام پایه | عملکرد |
|---|---|---|
| 1 | GND | زمین منطقی |
| 2 | ICPDA | خط داده برنامه ریزی |
| 3 | NC | بدون اتصال |
| 4 | ICPCK | کلاک برنامه ریزی |
| 5 | RESB | ریست میکروکنترلر مقصد |
| 6 | VDD | تغذیه منطقی |
لینک دانلود برنامه های مورد نیاز از منبع اصلی:
برای انتقال به صفحه دانلود اینجا کلیک نمائید و برنامه های HT-IDE3000 (برای برنامه نویسی و دیباگ کردن) / HOPE3000 for e-Link (برای برنامه ریزی میکروکنترلر از طریق ICP) را از منبع اصلی دانلود و نصب نمائید.
در صورتی که صفحه به درستی بارگیری نشود، از ابزار های دور زدن تحریم (VPN) استفاده نمائید.
میتوانید فایل های مورد نیاز جهت استفاده از پروگرامر Holtek e-Link8 Lite را از سایت سیسوگ دانلود نمائید.
در صورت بروز مشکل در دانلود، نصب یا راه اندازی و اتصال برنامه ها به پروگرامر، از کارشناسان ما کمک بگیرید.
قیمت و خرید پروگرامر Holtek e-Link8 Lite از نکسونیکس...
هم اکنون میتوانید پروگرامر Holtek e-Link8 Lite را فقط با 2,700,000 تومان تومان از نکسونیکس تهیه نمائید.
