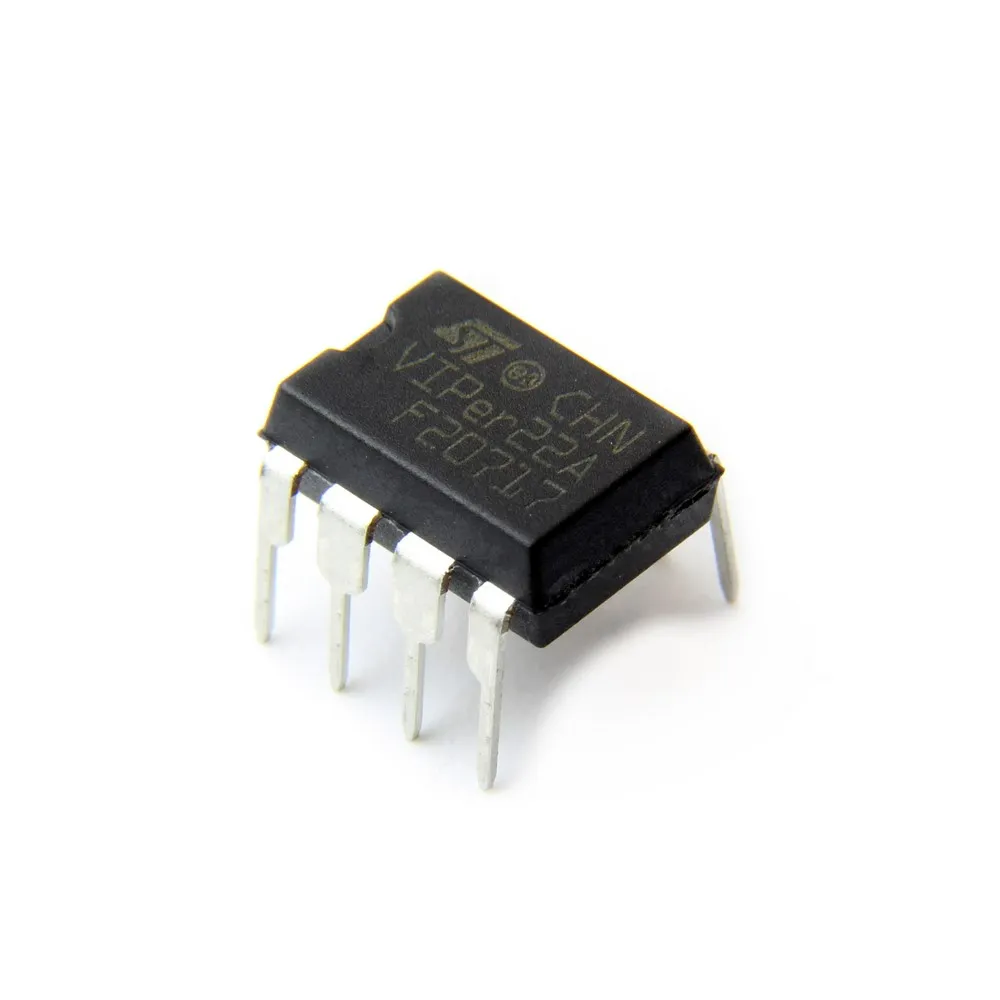

آی سی سوئیچینگ VIPER22A با پکیج DIP-8 و ماسفت 730 ولت، یک آی سی سوئیچینگ آفلاین از خانواده VIPer شرکت STMicroelectronics است که برای طراحی منابع تغذیه AC به DC مورد استفاده قرار می گیرد. این قطعه یک کنترلر PWM به همراه ماسفت قدرت 730 ولت داخلی است و با فرکانس سوئیچینگ 60 کیلوهرتز و توان خروجی تا حدود 12 وات، برای طراحی منابع تغذیه کم توان و متوسط گزینه ای مناسب محسوب می شود.

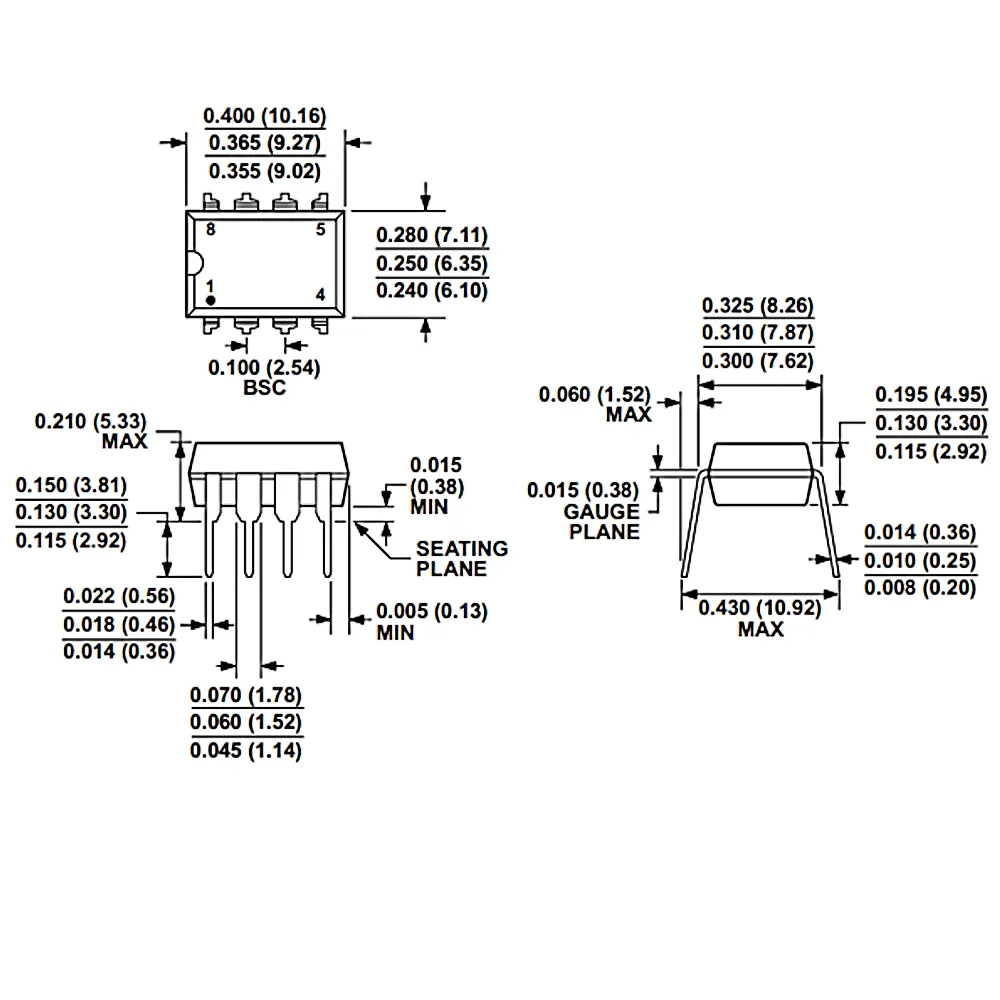

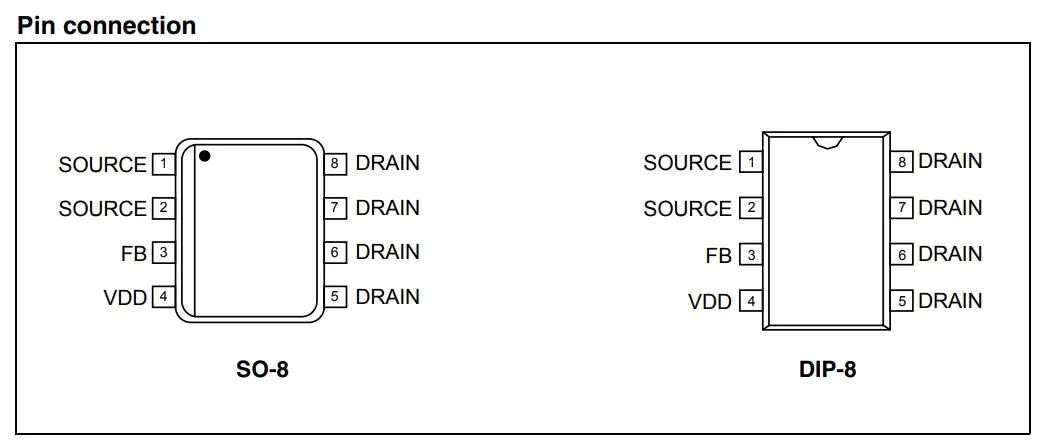

آی سی سوئیچینگ VIPER22A در پکیج DIP-8 و به صورت Through Hole عرضه می شود و به دلیل ساختار 8 پایه، نصب و تعویض آن روی برد های الکترونیکی ساده است. استفاده از ماسفت قدرت ولتاژ بالا و کنترلر PWM در یک تراشه باعث کاهش تعداد قطعات مورد نیاز در مدار شده و طراحی منابع تغذیه سوئیچینگ را ساده تر می کند. این ویژگی همچنین باعث شده است VIPER22A در تعمیر و طراحی انواع برد های الکترونیکی کاربرد گسترده ای داشته باشد.

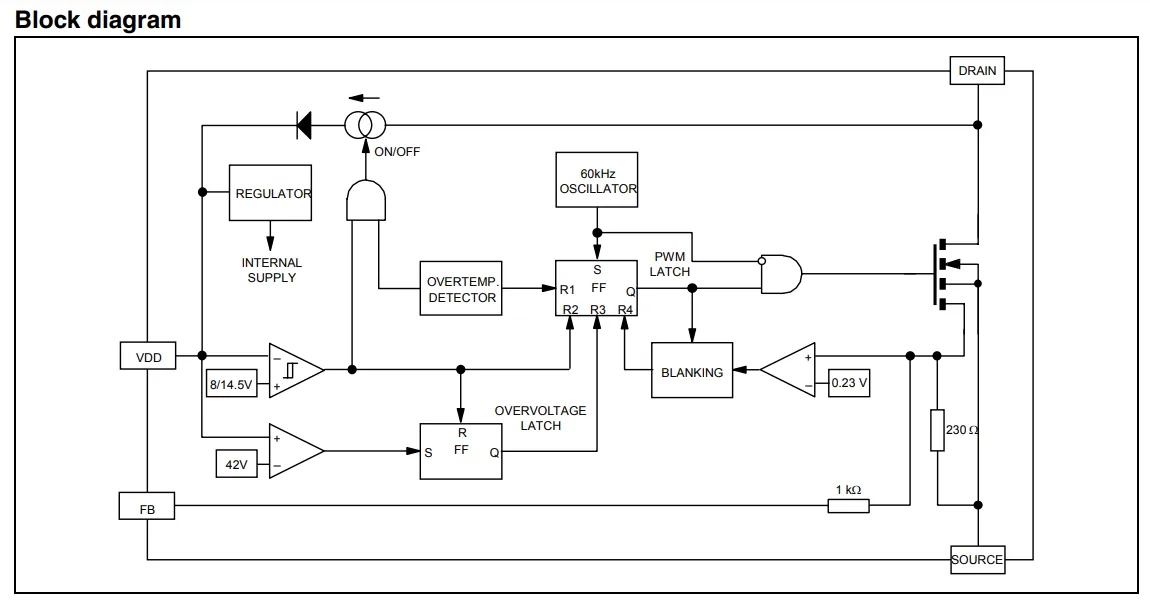

این آی سی دارای مجموعه ای از مدار های حفاظتی داخلی است که از جمله آنها می توان به محدود کننده جریان سیکل به سیکل، حفاظت در برابر اضافه بار و اتصال کوتاه، خاموش سازی حرارتی و حفاظت در برابر اضافه ولتاژ تغذیه اشاره کرد. همچنین راه اندازی نرم داخلی باعث کاهش استرس وارد شده به قطعات مدار در هنگام روشن شدن منبع تغذیه می شود و قابلیت های حفاظتی داخلی نیز به افزایش پایداری و طول عمر مدار کمک می کنند.

آی سی سوئیچینگ VIPER22A در انواع منابع تغذیه AC به DC، منابع تغذیه کمکی (Standby)، تجهیزات الکترونیکی، لوازم خانگی، تجهیزات صنعتی، منابع تغذیه LED، آداپتور ها و مدار های کنترلی مورد استفاده قرار می گیرد. از این آی سی می توان برای تامین ولتاژ مورد نیاز بخش هایی مانند میکروکنترلر ها، رله ها، سنسور ها و سایر قسمت های کم مصرف برد استفاده کرد.

یکی از ویژگی های مهم VIPER22A، ترکیب ماسفت قدرت و کنترلر PWM در یک آی سی است که باعث کاهش فضای مورد نیاز روی برد و ساده تر شدن طراحی مدار می شود. پکیج DIP-8 نیز این قطعه را برای نمونه سازی، تعمیرات برد و تولید تجهیزات در تیراژ پایین مناسب می کند. همچنین این آی سی نسبت به مدل های قدیمی تر خانواده VIPer مانند VIPER12A توان بالاتری ارائه می دهد و در طراحی هایی که به توان بیشتری نیاز دارند، می تواند گزینه مناسبی باشد.

آی سی سوئیچینگ VIPER22A در محدوده دمای کاری 40- تا 150+ درجه سانتی گراد قابل استفاده است و با حداکثر چرخه کاری 16 درصد و فرکانس سوئیچینگ 60 کیلوهرتز، برای طراحی منابع تغذیه سوئیچینگ با توپولوژی های مختلف مورد استفاده قرار می گیرد. این قطعه به دلیل برخورداری از حفاظت های داخلی، توان مناسب و نیاز به تعداد محدودی قطعات جانبی، انتخابی کاربردی برای طراحان و تعمیرکاران مدار های تغذیه سوئیچینگ محسوب می شود.
