آی سی سوئیچینگ DK124 مبدل AC به DC با پکیج DIP-8، یک آی سی سوئیچینگ آفلاین از شرکت Dongke Semiconductor است که برای طراحی منابع تغذیه سوئیچینگ AC به DC با توان متوسط مورد استفاده قرار می گیرد. این قطعه با استفاده از کنترلر PWM و ترانزیستور قدرت داخلی، امکان طراحی منابع تغذیه جمع و جور با تعداد قطعات جانبی کمتر را فراهم می کند و با توان خروجی تا 24 وات، برای طیف مختلفی از تجهیزات الکترونیکی و صنعتی گزینه ای مناسب محسوب می شود.

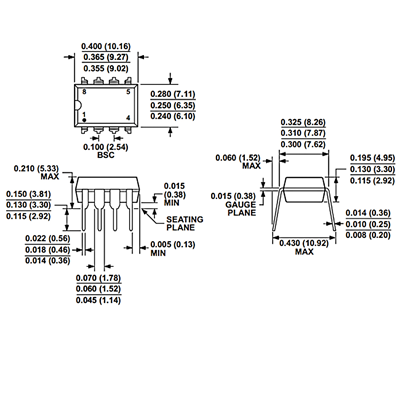

آی سی DK124 در پکیج DIP-8 و به صورت Through Hole عرضه می شود و به همین دلیل نصب و تعویض آن روی برد های الکترونیکی ساده است. این قطعه بر پایه توپولوژی Flyback کار می کند و با فرکانس سوئیچینگ حدود 65 کیلوهرتز، برای طراحی منابع تغذیه ایزوله و برخی کاربرد های تغذیه سوئیچینگ مورد استفاده قرار می گیرد. وجود ترانزیستور قدرت با ولتاژ بالا در داخل آی سی نیز باعث کاهش تعداد قطعات مورد نیاز در بخش سوئیچینگ مدار می شود.

یکی از ویژگی های مهم DK124، برخورداری از مدار های حفاظتی داخلی است. این آی سی به حفاظت در برابر اضافه جریان، اضافه بار، اتصال کوتاه و افزایش دما مجهز شده و در شرایط غیر عادی می تواند برای جلوگیری از آسیب دیدن مدار وارد حالت حفاظتی شود. قابلیت راه اندازی نرم نیز به کاهش فشار وارد شده به قطعات مدار هنگام روشن شدن منبع تغذیه کمک می کند.

آی سی سوئیچینگ DK124 برای استفاده در انواع آداپتور های AC به DC، منابع تغذیه تجهیزات الکترونیکی، برد های لوازم خانگی، منابع تغذیه کمکی، درایور های LED و تجهیزات کنترلی مناسب است. همچنین به دلیل قیمت اقتصادی و طراحی ساده، می تواند در پروژه های آموزشی، نمونه سازی و تجهیزات تولیدی که هزینه قطعات اهمیت زیادی دارد مورد استفاده قرار گیرد.

این آی سی با حداکثر چرخه کاری 70 درصد کار می کند و محدوده دمای کاری آن از 20- تا 140+ درجه سانتی گراد است. توان خروجی اعلام شده برای DK124 تا 24 وات است و ولتاژ خروجی نمونه آن 12 ولت می باشد. در طراحی مدار با این قطعه، انتخاب صحیح ترانسفورماتور فلای بک، دیود خروجی، خازن ها و مسیر های PCB اهمیت زیادی دارد و توان واقعی مدار به شرایط طراحی و خنک سازی نیز وابسته خواهد بود.

آی سی DK124 به دلیل ترکیب کنترلر PWM و ترانزیستور قدرت داخلی، پکیج DIP-8 و تعداد کم قطعات جانبی، گزینه ای کاربردی برای ساخت و تعمیر منابع تغذیه سوئیچینگ محسوب می شود. این قطعه می تواند در مدار هایی که به یک راه حل اقتصادی برای تبدیل AC به DC با توان متوسط نیاز دارند، مورد استفاده قرار گیرد.

همین حالا می توانید آی سی سوئیچینگ DK124 مبدل AC به DC با پکیج DIP-8 را از نکسونیکس تهیه نمایید و در طراحی یا تعمیر انواع منابع تغذیه و برد های الکترونیکی مورد استفاده قرار دهید.
