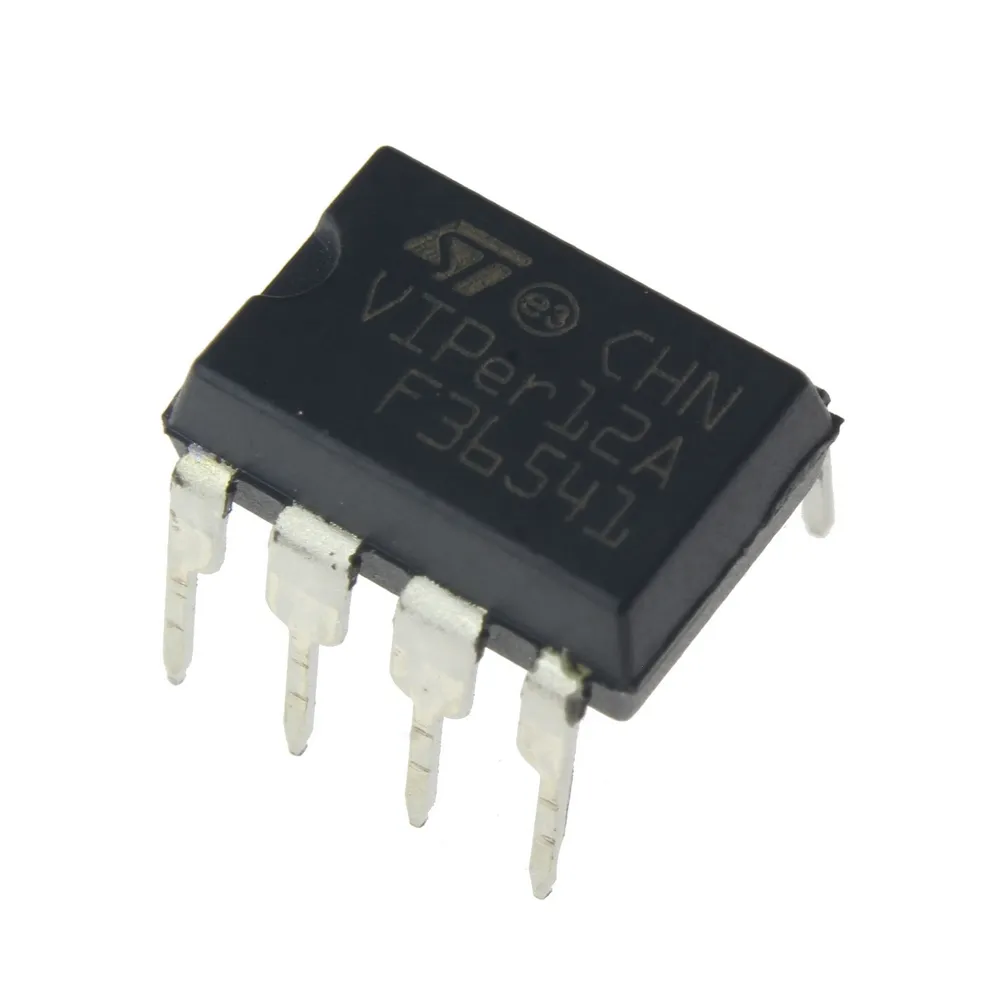

آی سی سوئیچینگ VIPER12A با پکیج DIP-8 و ماسفت 730 ولت، یک آی سی سوئیچینگ آفلاین از خانواده VIPer شرکت STMicroelectronics است که برای طراحی منابع تغذیه AC به DC کم توان مورد استفاده قرار می گیرد. این قطعه یک کنترلر PWM به همراه ماسفت قدرت 730 ولت داخلی است و با فرکانس سوئیچینگ 60 کیلوهرتز و توان خروجی تا 8 وات، برای طراحی منابع تغذیه کوچک و کم مصرف گزینه ای مناسب محسوب می شود.

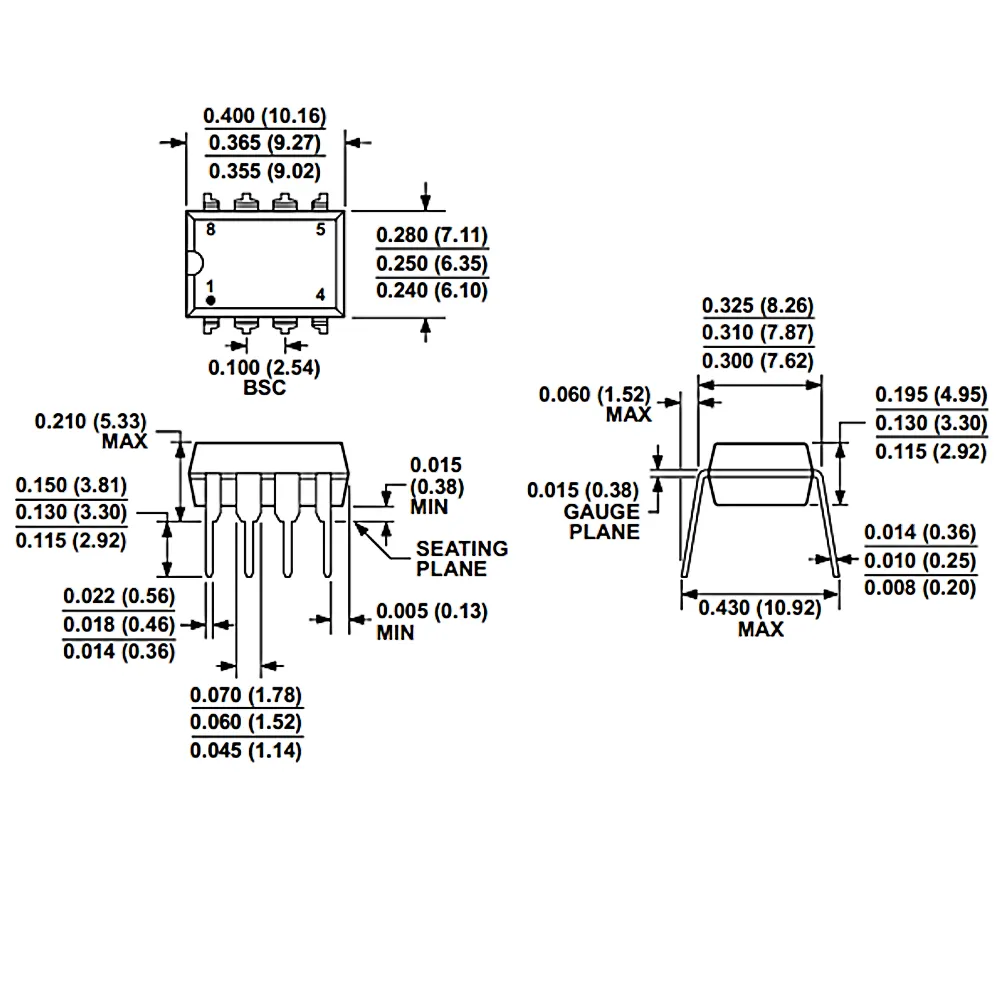

آی سی سوئیچینگ VIPER12A در پکیج DIP-8 و به صورت Through Hole عرضه می شود و به دلیل طراحی ساده و تعداد کم قطعات جانبی، استفاده از آن در طراحی و تعمیر منابع تغذیه سوئیچینگ آسان است. ترکیب کنترلر PWM و ماسفت قدرت ولتاژ بالا در یک تراشه، باعث کاهش تعداد قطعات مورد نیاز و کاهش فضای اشغال شده روی برد می شود. این ویژگی، VIPER12A را به گزینه ای مناسب برای منابع تغذیه کوچک، برد های لوازم خانگی و تجهیزات الکترونیکی تبدیل کرده است.

این آی سی از مدار های حفاظتی داخلی مختلفی بهره می برد که از جمله آنها می توان به محدود کننده جریان سیکل به سیکل، حفاظت در برابر اضافه بار و اتصال کوتاه، خاموش سازی حرارتی و حفاظت در برابر اضافه ولتاژ تغذیه اشاره کرد. راه اندازی نرم داخلی نیز باعث کاهش استرس وارد شده به قطعات مدار در زمان روشن شدن منبع تغذیه می شود و به افزایش پایداری سیستم کمک می کند.

آی سی سوئیچینگ VIPER12A در انواع منابع تغذیه AC به DC، منابع تغذیه کمکی (Standby)، درایور های LED، تجهیزات صنعتی، برد های لوازم خانگی، تجهیزات کنترلی و مدار های تغذیه میکروکنترلر ها، رله ها و سنسور ها مورد استفاده قرار می گیرد. این قطعه برای طراحی منابع تغذیه ایزوله و غیرایزوله با توان پایین مناسب بوده و در پروژه هایی که فضای برد و تعداد قطعات اهمیت دارد، می تواند انتخاب مناسبی باشد.

فرکانس سوئیچینگ 60 کیلوهرتز در کنار حداکثر چرخه کاری 16 درصد، امکان طراحی منابع تغذیه سوئیچینگ با ابعاد مناسب و عملکرد پایدار را فراهم می کند. پکیج DIP-8 نیز باعث شده است آی سی VIPER12A برای نمونه سازی، تعمیرات برد های الکترونیکی و تولید تجهیزات در تیراژ پایین گزینه ای کاربردی باشد.

آی سی سوئیچینگ VIPER12A در محدوده دمای کاری 40- تا 150+ درجه سانتی گراد قابل استفاده است و با برخورداری از ماسفت قدرت 730 ولت داخلی و مجموعه ای از حفاظت های داخلی، قابلیت اطمینان مناسبی در مدار های تغذیه ارائه می دهد. این آی سی همچنین به دلیل نیاز به تعداد محدودی قطعات خارجی، طراحی مدار را ساده تر کرده و هزینه نهایی ساخت منبع تغذیه را کاهش می دهد.

همین حالا می توانید آی سی سوئیچینگ VIPER12A با پکیج DIP-8 و ماسفت 730 ولت را از نکسونیکس تهیه نمایید یا در صورت نیاز به عیب یابی و تعمیر برد الکترونیکی، سفارش تعمیر برد خود را از طریق تیم تخصصی تعمیرات نکسونیکس ثبت کنید.
