راهنمای جامع عیب یابی برد کلید ترموستات دار هوشمند کولر آبی؛ از خرابی رله و پمپ تا مشکلات مدار کنترل

کولر آبی های امروزی فقط از موتور و پمپ تشکیل نشده است. در مدل هایی که به برد یا کلید ترموستات دار هوشمند مجهز هستند، مدار کنترل وظیفه مدیریت بخش های مختلف کولر را بر عهده دارد و عملکرد پمپ، دور کند و دور تند موتور و سایر قابلیت های کنترلی از طریق همین سیستم به کولر اضافه میشود.

به همین دلیل وقتی مشکلی مانند روشن نشدن پمپ، یکسره شدن پمپ، کار نکردن یکی از دور های موتور یا پاسخ ندادن کلید به وجود می آید، یکی از بخش هایی که باید بررسی شود برد کلید ترموستات دار هوشمند کولر آبی و خروجی های آن است.

در این مقاله، ساختار و عملکرد این برد را بررسی می کنیم و سراغ رایج ترین مشکلات آن می رویم؛ از خرابی رله و مدار کنترل گرفته تا مشکلات مربوط به پمپ و موتور. در ادامه نیز قابلیت های برد کلید ترموستات دار هوشمند کولر آبی و نکاتی که هنگام تعمیر یا تعویض آن باید در نظر گرفت را بررسی خواهیم کرد.

برد کلید ترموستات دار هوشمند کولر آبی چیست؟

برد کلید ترموستات دار هوشمند کولر آبی، بخش کنترل کننده ای است که بین فرمان کاربر و قسمت های مختلف کولر آبی قرار می گیرد. در یک کلید معمولی، کاربر با تغییر وضعیت کلیدها مستقیما مسیرهای برق مربوط به پمپ و موتور را کنترل می کند؛ اما در یک کلید هوشمند، این فرآیند توسط مدار الکترونیکی و خروجی های کنترلی انجام می شود.

بسته به طراحی دستگاه، برد می تواند وظیفه کنترل پمپ آب، دور کند موتور، دور تند موتور و قابلیت هایی مانند ترموستات، تایمر، ریموت کنترل و حالت اتوماتیک را بر عهده داشته باشد.

کلید ترموستات دار هوشمند کولر آبی به همراه ریموت IR

به همین دلیل خرابی یک بخش از برد ممکن است فقط روی یکی از عملکرد های کولر تاثیر بگذارد. برای مثال ممکن است موتور در دور کند کار کند اما دور تند فعال نشود یا پمپ روشن شود اما پس از فرمان خاموش شدن همچنان به کار خود ادامه دهد.

اجزای مهم برد کلید کولر آبی

برد های کلید ترموستات دار هوشمند کولر آبی بسته به مدل و طراحی می توانند از قطعات مختلفی تشکیل شده باشند، اما بخش هایی مانند مدار تغذیه، مدار کنترل، رله ها و ترمینال های خروجی در بسیاری از آن ها نقش مهمی دارند.

هر کدام از این بخش ها وظیفه مشخصی دارند و خرابی آن ها می تواند علائم متفاوتی ایجاد کند. به همین دلیل تشخیص صحیح مشکل، نیازمند بررسی مسیر کامل از ورودی برق تا خروجی مصرف کننده است.

رله در برد کلید ترموستات دار هوشمند کولر آبی چه نقشی دارد؟

رله یکی از قطعات مهم در مدار خروجی بسیاری از برد های کنترل کولر آبی است. رله با دریافت فرمان از مدار کنترل، مسیر برق مربوط به یک مصرف کننده را وصل یا قطع می کند.

در نتیجه، وقتی کاربر از طریق کلید یا ریموت فرمان روشن یا خاموش شدن پمپ یا موتور را صادر می کند، مدار کنترل باید فرمان مناسب را به خروجی مربوطه منتقل کند و رله نیز مسیر برق را مطابق آن فرمان تغییر دهد.

اگر رله دچار مشکل شود، ممکن است خروجی مورد نظر اصلا فعال نشود یا در حالت وصل باقی بماند.

نمونه برد و قطعات کلید ترموستات دار هوشمند کولر آبی

خرابی رله چه علائمی دارد؟

خرابی رله می تواند بسته به نوع آسیب به شکل های مختلفی ظاهر شود. اگر رله نتواند مسیر برق را وصل کند، مصرف کننده مربوطه روشن نمی شود. اگر کنتاکت رله در وضعیت وصل باقی بماند، ممکن است مصرف کننده حتی پس از قطع فرمان نیز همچنان روشن بماند.

از جمله علائم احتمالی خرابی رله در برد کلید کولر آبی می توان به روشن نشدن پمپ، یکسره شدن پمپ، عمل نکردن یکی از دور های موتور و پاسخ ندادن یک خروجی به فرمان اشاره کرد.

یکی از مشکلاتی که در رله های تحت بار ممکن است رخ دهد، آسیب دیدن یا چسبیدن کنتاکت ها است. در این حالت رله ممکن است دیگر نتواند مسیر برق را به شکل صحیح قطع کند و مصرف کننده، اصطلاحا دائم کار میشود.

چرا پمپ کولر آبی یکسره می شود؟

یکی از رایج ترین مشکلاتی که ممکن است در مدار کنترل پمپ مشاهده شود، یکسره شدن پمپ است. در حالت عادی، وقتی فرمان خاموش شدن پمپ صادر می شود، خروجی مربوط به پمپ باید قطع شود.

اگر پس از فرمان خاموش شدن، پمپ همچنان کار کند، باید مسیر خروجی پمپ بررسی شود. یکی از دلایل احتمالی این وضعیت، چسبیدن کنتاکت رله مربوط به پمپ است.

با این حال، یکسره شدن پمپ تنها یک علت ندارد و نمی توان بدون بررسی مدار، خرابی رله را قطعی دانست.

برای عیب یابی پمپ یکسره چه بخش هایی بررسی شوند؟

اگر پمپ کولر پس از خاموش شدن همچنان کار می کند، مسیر مربوط به پمپ باید از مدار کنترل تا خود مصرف کننده بررسی شود. رله خروجی، ترمینال، سیم کشی و اتصالات از مهم ترین بخش هایی هستند که باید مورد توجه قرار بگیرند.

اگر مشخص شود که مدار کنترل فرمان خاموش شدن را صادر کرده اما برق خروجی همچنان برقرار است، بررسی رله و مسیر خروجی اهمیت بیشتری پیدا می کند.

چرا پمپ آب کولر آبی روشن نمی شود؟

اگر پمپ روشن نمی شود، ابتدا باید مشخص شود که آیا فرمان روشن شدن از کلید صادر می شود و آیا برق در خروجی مربوط به پمپ وجود دارد یا خیر.

اگر فرمان صادر شود اما برق به پمپ نرسد، احتمال وجود مشکل در رله، مدار کنترل، ترمینال یا سیم کشی وجود دارد. اگر برق به پمپ برسد اما خود پمپ کار نکند، باید وضعیت پمپ نیز بررسی شود.

این روش باعث می شود بدون تعویض بی دلیل قطعات، محل واقعی مشکل مشخص شود.

چرا یکی از دور های موتور کولر آبی کار نمی کند؟

بسیاری از کولر های آبی از موتور دو سرعته استفاده می کنند. در این سیستم، مدار کنترل باید بتواند دور کند و دور تند موتور را به صورت جداگانه کنترل کند.

اگر فقط یکی از دورها کار نمی کند، مشکل می تواند مربوط به مسیر همان دور، ترمینال، سیم کشی، خروجی برد یا رله مربوط به آن باشد. البته خود موتور نیز باید در مراحل عیب یابی در نظر گرفته شود.

اگر هر دو دور موتور کار نمی کنند، بررسی برق ورودی، مدار کنترل و مسیر اصلی تغذیه موتور اهمیت بیشتری پیدا می کند.

چرا موتور کولر در دور کند یا تند کار نمی کند؟

اگر کولر فقط در دور کند کار می کند، باید مسیر مربوط به دور تند بررسی شود. در حالت برعکس نیز مسیر دور کند باید به صورت جداگانه بررسی شود.

در یک برد کلید ترموستات دار هوشمند، فرمان انتخاب دور موتور از طریق مدار کنترل به خروجی مربوطه منتقل می شود. بنابراین خرابی یک خروجی یا رله می تواند باعث شود فقط یکی از دور های موتور از کار بیفتد.

وقتی پمپ و موتور هر دو مشکل دارند چه چیزی را بررسی کنیم؟

اگر همزمان چند عملکرد کولر دچار مشکل شده باشند، بهتر است عیب یابی از بخش های مشترک سیستم شروع شود.

در این حالت برق ورودی، مدار تغذیه برد، اتصالات اصلی و مدار کنترل اهمیت بیشتری پیدا می کنند. اگر مشکل فقط مربوط به یک خروجی باشد، بررسی همان مسیر منطقی تر است؛ اما خرابی همزمان چند خروجی می تواند نیازمند بررسی بخش های مشترک برد باشد.

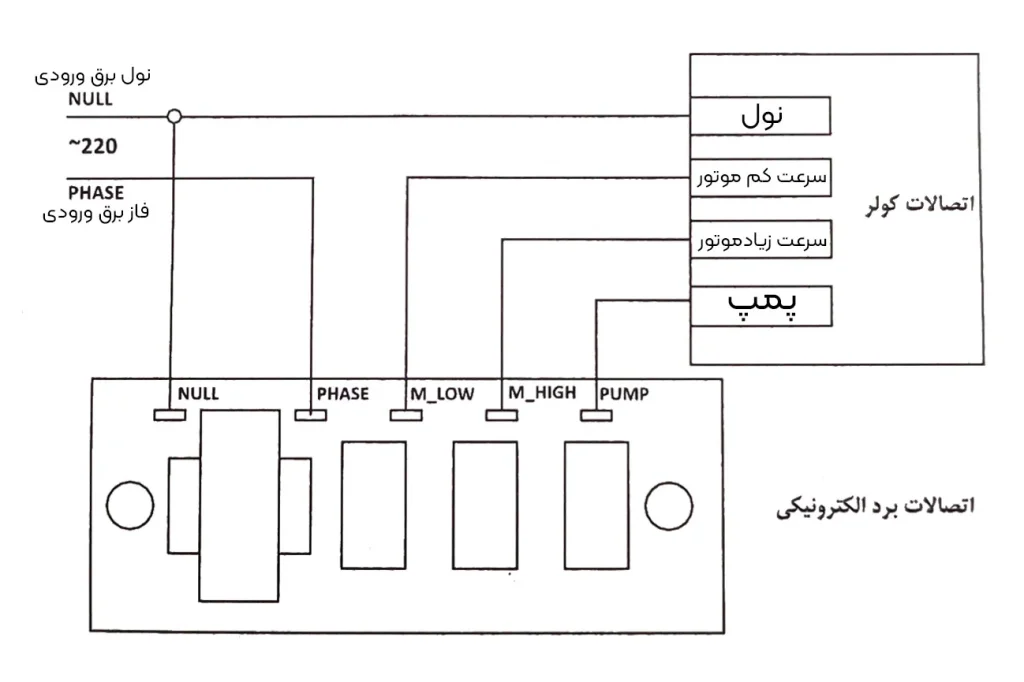

شماتیک مدار سیم بندی برد کلید ترموستات دار هوشمند کولر آبی

ترموستات در کلید ترموستات دار هوشمند کولر آبی چه کاری انجام می دهد؟

یکی از تفاوت های مهم این نوع کلید با کلید های ساده، وجود ترموستات داخلی در برخی مدل ها است.

ترموستات امکان استفاده از دمای محیط را در کنترل عملکرد دستگاه فراهم می کند. به این ترتیب، کنترل کولر فقط به روشن و خاموش کردن دستی محدود نمی شود و سیستم می تواند بر اساس تنظیمات دمایی نیز عملکرد خود را مدیریت کند.

در مدل هایی که ترموستات داخلی دارند، این قابلیت در کنار امکانات دیگری مانند تایمر و ریموت کنترل قرار می گیرد و کنترل کولر را کاربردی تر می کند.

حالت اتوماتیک کلید ترموستات دار هوشمند چگونه کار می کند؟

در حالت اتوماتیک، راه اندازی پمپ و موتور با یک ترتیب مشخص انجام می شود. ابتدا پمپ روشن می شود تا آب روی پوشال ها جریان پیدا کند و پس از آن موتور فن وارد مدار می شود.

این روش باعث می شود پیش از شروع جریان هوا، پوشال ها خیس شده باشند.

در مدل C35-1500، حالت اتوماتیک برای روشن شدن پمپ و سپس موتور فن در نظر گرفته شده است.

ریموت کنترل چه نقشی در کلید هوشمند کولر آبی دارد؟

یکی از امکانات کاربردی کلید های هوشمند، کنترل دستگاه از طریق ریموت است. در این حالت کاربر می تواند بدون مراجعه به محل نصب کلید، عملکرد های مختلف کولر را کنترل کند.

مدل C35-1500 دارای ریموت کنترل مادون قرمز یا IR است و امکان کنترل روشن و خاموش شدن کولر، وضعیت پمپ و دور موتور را فراهم می کند.

وجود ریموت در کنار ترموستات، تایمر و نمایشگر دیجیتال باعث می شود این نوع کلید امکانات بیشتری نسبت به کلید های مکانیکی معمولی در اختیار کاربر قرار دهد.

تایمر در کلید ترموستات دار هوشمند کولر آبی چه کاربردی دارد؟

تایمر یکی دیگر از امکاناتی است که در بعضی از کلید های هوشمند کولر آبی وجود دارد. با استفاده از تایمر می توان روشن یا خاموش شدن کولر را برای زمان مشخصی تنظیم کرد.

این قابلیت می تواند برای زمانی که کاربر می خواهد کولر پس از مدتی خاموش شود یا در زمان مشخصی شروع به کار کند، کاربرد داشته باشد.

در مدل های مختلف مانند C35-1500 نیز قابلیت تایمر خواب در نظر گرفته شده است.

معرفی کلید ترموستات دار هوشمند کولر آبی C35-1500

کلید ترموستات دار هوشمند کولر آبی مدل C35-1500 برند پارلار یک سیستم کنترل برای کولر های آبی مجهز به موتور دو سرعته است که امکاناتی مانند ترموستات داخلی، ریموت کنترل IR، نمایشگر دیجیتال، کنترل پمپ، کنترل دور موتور و حالت اتوماتیک را در اختیار کاربر قرار می دهد.

این مدل برای جایگزینی و ارتقای سیستم کنترل کولر های آبی طراحی شده و می تواند به جای کلید های معمولی مورد استفاده قرار گیرد؛ البته سازگاری سیم کشی و مشخصات کولر باید پیش از نصب بررسی شود. هرچند تقریبا با امکانات و نیازمندی های تمامی کولر های آبی سازگار است.

کلید ترموستات دار هوشمند کولر آبی برند

مشخصات فنی C35-1500

آیا کلید ترموستات دار هوشمند کولر آبی روی کولر قدیمی نصب می شود؟

یکی از کاربرد های مهم کلید های هوشمند، ارتقای کولر های قدیمی است. مدل C35-1500 نیز برای نصب روی قاب کلید های کولر های قدیمی طراحی شده است.

با این حال، امکان نصب به معنی سازگاری بدون بررسی همه کولرها نیست. پیش از نصب باید نوع موتور، سیم کشی، وضعیت پمپ، ولتاژ کاری و مسیر های دور کند و دور تند بررسی شوند.

همچنین اتصال صحیح فاز، نول، پمپ، دور کند و دور تند اهمیت زیادی دارد.

تعمیر برد بهتر است یا تعویض کلید؟

اگر مشکل برد مربوط به یک قطعه مشخص مانند رله باشد، در بعضی موارد امکان تعمیر و تعویض قطعه وجود دارد. اما تصمیم بین تعمیر و تعویض به وضعیت کلی برد، نوع خرابی و هزینه تعمیر بستگی دارد.

اگر برد قدیمی علاوه بر خرابی فعلی، مشکلات دیگری نیز داشته باشد یا کاربر بخواهد امکاناتی مانند ریموت، ترموستات، تایمر و نمایشگر داشته باشد، تعویض کلید قدیمی به کلید ترموستات دار هوشمند کولر آبی می تواند گزینه مناسب تری باشد.

در چنین شرایطی استفاده از یک کلید ترموستات دار هوشمند کولر آبی می تواند هم مشکل سیستم کنترل قدیمی را برطرف کند و هم امکانات جدیدی در اختیار کاربر قرار دهد.

هنگام انتخاب کلید ترموستات دار هوشمند کولر آبی به چه نکاتی توجه کنیم؟

قبل از خرید یا نصب کلید جدید، باید مشخصات کولر و نیاز های کاربر بررسی شود.

نوع موتور:

اگر موتور کولر دو سرعته است، کلید جدید باید قابلیت کنترل دور کند و دور تند را داشته باشد.

مشخصات پمپ:

خروجی مربوط به پمپ باید با شرایط کاری پمپ سازگار باشد.معمولا استفاده از رله های 10 آمپر 5 پایه برای این پمپ ها کافی میباشد ولی برای افزایش کارایی و اطمینان از عدم بروز ایرادات در رله پمپ آب، استفاده از رله های 17 آمپر برای آن توصیه میشود. هم اکنون میتوانید رله های 10 و 17 آمپر برد کلید ترموستات دار هوشمند کولر آبی را از فروشگاه نکسونیکس تهیه نمائید.

ولتاژ کاری:

ولتاژ کاری کلید باید با سیستم برق کولر مطابقت داشته باشد. در ایران معمولاً ولتاژ کاری کولر های آبی 220 ولت است و با این کلید های ترموستات دار هوشمند کولر آّی سازگار اند.

امکانات مورد نیاز:

اگر فقط کنترل دستی لازم است، یک کلید معمولی می تواند کافی باشد. اما برای استفاده از ریموت، ترموستات، تایمر، نمایشگر و حالت اتوماتیک، باید کلید هوشمندی ماننتد کلید ترموستات دار هوشمند کولر آبی انتخاب شود که این قابلیت ها را داشته باشد.

نحوه نصب:

پیش از نصب باید سیم های مربوط به فاز، نول، پمپ، دور کند و دور تند به درستی شناسایی شوند و مطابق نقشه و دستورالعمل دستگاه به ترمینال های مربوطه متصل شوند.

جمع بندی

برد کلید ترموستات دار هوشمند کولر آبی وظیفه کنترل بخش های مختلف کولر را بر عهده دارد و خرابی آن می تواند به شکل های مختلفی مانند روشن نشدن پمپ، یکسره شدن پمپ، کار نکردن یکی از دور های موتور یا اختلال در فرمان های کنترلی ظاهر شود.

رله ها، مدار کنترل، ترمینال ها و سیم کشی از بخش هایی هستند که هنگام عیب یابی باید بررسی شوند. برای مثال، یکسره شدن پمپ می تواند به دلیل چسبیدن کنتاکت رله باشد، اما بدون بررسی سیم کشی و سایر قسمت های مدار نمی توان خرابی رله را قطعی دانست.

در صورتی تمایل به تعمیر برد کلید ترموستات دار هوشمند کولر آبی توسط متخصصان واحد تعمیرات نکسونیکس (افرادی که خودشان این برد ها را طراحی کرده اند!) با پشتیبانی ما تماس حاصل نمائید یا فرم تماس با ما و درخواست تعمیرات را تکمیل و ارسال نمائید تا در اسرع وقت با شما تماس گرفته شود.

از طرف دیگر، اگر برد یا کلید قدیمی دچار مشکل شده باشد، استفاده از کلید ترموستات دار هوشمند کولر آبی می تواند علاوه بر جایگزینی سیستم کنترل، امکاناتی مانند ریموت کنترل، ترموستات، تایمر، نمایشگر و حالت اتوماتیک را نیز به کولر اضافه کند.

مدل C35-1500 برند پارلار با پشتیبانی از موتور دو سرعته، کنترل پمپ و موتور، ترموستات داخلی، ریموت کنترل IR، نمایشگر  7Segment، تایمر خواب و حالت اتوماتیک، یکی از گزینه هایی است که برای ارتقای سیستم کنترل کولر آبی می توان در نظر گرفت.
