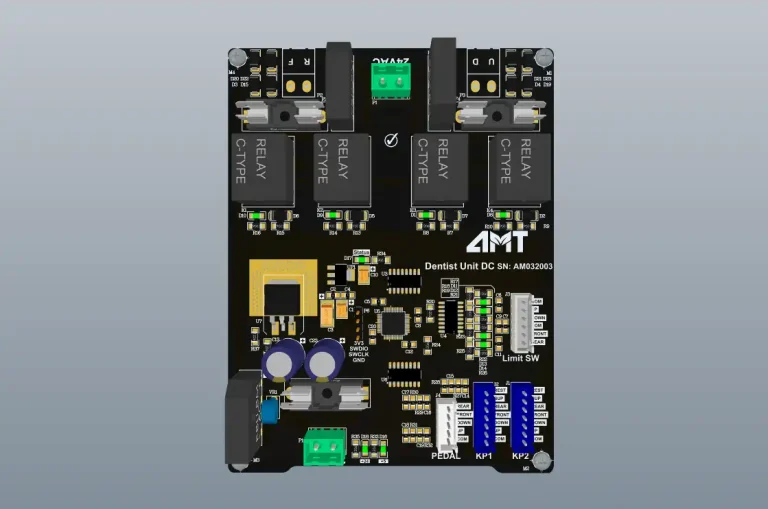

طراحی و پیاده سازی برد کنترلر صندلی یونیت دندانپزشکی ۲۴ ولت DC با درایور های مجتمع، قابلیت کنترل از تابلت پزشک، دستیار و پدال، حفاظت از ورودی و ایزولاسیون خروجی.

مقدمه و چالش مهندسی در طراحی برد کنترلر صندلی یونیت دندانپزشکی ۲۴ ولت

این برد کنترلر صندلی یونیت دندانپزشکی ۲۴ ولت برای مدیریت حرکت موتور های ۲۴ ولت DC صندلی یونیت دندانپزشکی شامل حرکات بالا، پایین صندلی، عقب و جلو رفتن پشتی طراحی شده است. چالش اصلی در این نسخه نسبت به نمونه ۲۲۰ ولتی، حذف ایزولاسیون اوپتیکی در مسیر خروجی و جایگزینی آن با یک راهکار مجتمع، کم هزینه و در عین حال مقاوم در برابر نویز بود.

از آن جایی که فرامین حرکتی از چند منبع (تابلت پزشک، تابلت دستیار و پدال پایی) دریافت می‌شوند، ایمنی و حفاظت از ورودی در برابر نویز های محیطی همچنان در اولویت قرار داشت.

همچنین طراحی می بایست به گونه‌ای انجام می‌شد که با وجود حذف اپتوکوپلر های خروجی، ایزولاسیون خروجی لازم بین بخش فرمان و قدرت به شکل دیگری تأمین شود. علاوه بر این، سیستم باید قابلیت تعیین حدود فیزیکی حرکت توسط میکرو سوئیچ ها و پشتیبانی از پوزیشن های از پیش تعریف‌شده جراحی و استراحت را نیز فراهم می‌کرد.

طراحی کنترلر صندلی یونیت دندانپزشکی ۲۴ ولت از نظر کنترلی بصورتی است که علاوه بر 4 کلید اصلی کنترل صندلی (بالا، پائین، عقب و جلو)، از دستورات حالت استراحت و جراحی نیز پشتیبانی میکند ولی بر خلاف کنترلر صندلی حافظه دار، امکان تعریف موقعیت های دلخواه برای توقف را ندارد.

راهکارهای فنی و ملاحظات طراحی کنترلر صندلی یونیت دندانپزشکی ۲۴ ولت

برای پاسخ به این نیازها، معماری سیستم با رویکرد ساده سازی مسیر خروجی و حفظ یکپارچگی در بخش ورودی طراحی شد:

• مدیریت چند منبع فرمان و فیلترینگ نویز ورودی: فرامین حرکتی از سه مسیر مختلف شامل تابلت پزشک، تابلت دستیار و پدال پایی به کنترلر صندلی یونیت دندانپزشکی ۲۴ ولت میرسند. برای جلوگیری از حرکت ناخواسته ناشی از نویز های الکترومغناطیسی محیط، تمامی ورودی های کنترلی تحت یک فرآیند فیلترینگ دوگانه سخت افزاری و نرم افزاری قرار می‌گیرند. در لایه سخت افزار، فیلترهای پایین گذر و در لایه نرم افزار، الگوریتم های حذف بانس و تأیید پایداری سیگنال، از هرگونه تحریک کاذب موتور ها جلوگیری می‌کنند. این فیلترینگ نویز ورودی نقش کلیدی در حفاظت از ورودی در برابر سیگنال های مزاحم ایفا می‌کند. این رویکرد، مشابه ساختار به کار رفته در برد کنترلر صندلی ۲۲۰ ولت، پایداری فرمان پذیری را در محیط های پرنویز درمانی تضمین می‌کند.

• ایمنی حرکت با میکرو سوئیچ های محدودکننده و پوزیشن های از پیش تعریف‌شده: ایمنی حرکت در تمامی برد های صندلی نکسونیکس یک اولویت اساسی است. در این برد نیز میکرو سوئیچ های محدودکننده در انتهای مسیر حرکت بالا، پایین، عقب و جلو تعبیه شده‌اند که حدود کارکرد صندلی را به صورت سخت‌افزاری تعیین می‌کنند. به محض برخورد صندلی یا پشتی با این میکرو سوئیچ محدودکننده ها، فرمان توقف بلافاصله صادر می‌شود و از خروج از محدوده مجاز جلوگیری می‌گردد. همچنین، این برد از پوزیشن های از پیش تعریف‌شده عمل جراحی و استراحت پشتیبانی می‌کند. دندانپزشک می‌تواند با یک فرمان، صندلی را به موقعیت دقیق تنظیم‌شده برای این حالت ها هدایت کند که این قابلیت، سرعت و دقت عمل را در حین درمان افزایش می‌دهد.

• درایو مجتمع و ایزوله خروجی با ULN2003 و پل دیودی: برخلاف نسخه ۲۲۰ ولت کنترلر صندلی یونیت که از اپتوکوپلر برای ایزولاسیون خروجی استفاده می‌کرد، با توجه به کم بودن ولتاژ کاری موتور ها، در این نسخه برای کاهش هزینه و ساده سازی مدار، از آی سی درایور ULN2003 به عنوان درایور مجتمع برای راه اندازی مستقیم موتور های ۲۴ ولت DC استفاده شده است. این آی سی شامل آرایه ای از ترانزیستور های دارلینگتون با دیود های هرزگرد داخلی است و می‌تواند جریان مورد نیاز راه اندازی رله ها را تأمین کند. کنترلر صندلی یونیت دندانپزشکی ۲۴ ولت برای تأمین ایزولاسیون خروجی بین بخش فرمان و قدرت، خروجی موتور ها به پل دیودی مجرا برای هر موتور مجهز شده است که جریان DC ایزوله و پایداری را از مسیر تغذیه قدرت به موتور ها می‌رساند. این طراحی، ضمن حفظ ایمنی، از بازگشت نویز موتور ها به بخش پردازشی جلوگیری می‌کند.

• ایزولاسیون ورودی و طراحی بهینه برای تولید: در بخش ورودی، فرامین کنترلی همچنان از طریق تابلت پزشک، دستیار و پدال دریافت می‌شوند و پس از عبور از آی سی های محافظ اضافه ولتاژ به میکروکنترلر میرسند تا کوچک ترین نشتی یا نویز از منابع خارجی به میکروکنترلر منتقل نشود. این سطح از ایزولاسیون، مشابه ساختار ایمن به کار رفته در سایر برد های یونیت های دندانپزشکی طراحی شده توسط نکسونیکس، تضمین کننده عملکرد پایدار در طول سال های متوالی است. طراحی PCB به صورت دو لایه و با رعایت استانداردهای IPC و EMC انجام شده است تا ضمن حفظ کیفیت سیگنال، هزینه تولید در تیراژ نیز کنترل شود. این کنترلر ۲۴ ولت دندانپزشکی با بهره‌مندی از درایور های مجتمع و ایزولاسیون خروجی با پل دیودی، عملکردی مطمئن و اقتصادی را ارائه می‌دهد. برد کنترلر صندلی یونیت دندانپزشکی ۲۴ ولت طراحی شده توسط نکسونیکس سال هاست مورد استفاده تعمیرکاران تجهیزات پزشکی قرار گرفته و امتحان خود را از نظر کیفیت و کارایی پس داده است.

خلاصه اجرایی

این برد کنترلر صندلی یونیت دندانپزشکی ۲۴ ولت، یک راهکار بهینه، کم هزینه و مقاوم برای مدیریت حرکت صندلی های یونیت دندانپزشکی است. با استفاده از درایور مجتمع ULN2003 و برای ایزولاسیون خروجی، حفظ ایزولاسیون در ورودی، پشتیبانی از میکرو سوئیچ های محدودکننده و قابلیت ذخیره پوزیشن های جراحی و استراحت، ضمن کاهش هزینه تولید، ایمنی و قابلیت اطمینان مورد نیاز تجهیزات پزشکی را تأمین می‌کند.

طراحی دو لایه و رعایت الزامات IPC و EMC نیز آن را به گزینه ای مناسب برای تولید انبوه و استفاده بلند مدت در محیط های درمانی تبدیل کرده است. این کنترلر صندلی یونیت دندانپزشکی ۲۴ ولت با حفاظت از ورودی پیشرفته و ایزولاسیون خروجی کارآمد، پاسخگوی نیازهای پیچیده صنعت تجهیزات پزشکی است. برای سفارش این محصول یا محصولات مشابه با ما تماس بگیرید.
