طراحی و ساخت کنترلر صنعتی هوشمند NexoLink با پردازنده قدرتمند ESP32-S3-WROOM، پشتیبانی از اینترنت اشیاء، قابلیت کنترل از طریق برنامه موبایلی و اترنت، دارای 5 سنسور دما، 2 سنسور دما و رطوبت، سنسور فشار، سنسور سوئیچی، نمایشگر با پنل بزرگ و طراحی کاملاً ایزوله، مناسب برای نصب روی ریل DIN و استفاده در محیط های صنعتی

مقدمه و چالش مهندسی در طراحی و ساخت کنترلر صنعتی

کنترل دقیق تجهیزات سرمایشی و فرآیندهای صنعتی در محیط های خشن، نیازمند یک مغز متفکر قدرتمند است که بتواند داده‌های چندین سنسور را هم‌زمان پردازش کند، تصمیم‌گیری‌های بلادرنگ انجام دهد و از طریق شبکه های مختلف، اطلاعات را با دنیای بیرون به اشتراک بگذارد.

چالش اصلی در طراحی و ساخت کنترلر صنعتی NexoLink، یکپارچه‌سازی یک پردازنده قدرتمند ESP32-S3 با آنتن خارجی، شش کانال رله با توان‌های مختلف (پنج کانال ۱۰ آمپر و یک کانال ۱۷ آمپر)، چندین ورودی سنسور دما و رطوبت، و سه مسیر ارتباطی متفاوت (Wi-Fi، Ethernet و Modbus) در یک برد کاملاً ایزوله و مقاوم بود.

همه این‌ها باید در قالبی جای می‌گرفتند که برای نصب روی ریل DIN استاندارد طراحی شده باشد و بتواند بدون کوچک‌ترین مشکلی در شرایط سخت صنعتی، از جمله نویزهای شدید الکترومغناطیسی، به کار خود ادامه دهد. همچنین، تأمین تغذیه پایدار از برق ۲۲۰ ولت AC یا ۱۲ ولت DC با کمترین نویز ممکن، طبق استاندارد IPC221، از دیگر الزامات کلیدی این پروژه اتوماسیون صنعتی بود. این پروژه به سفارش شرکت بنتلی، تولید کننده کولر های گازی صنعتی انجام شده و به تولید انبوه رسیده است.

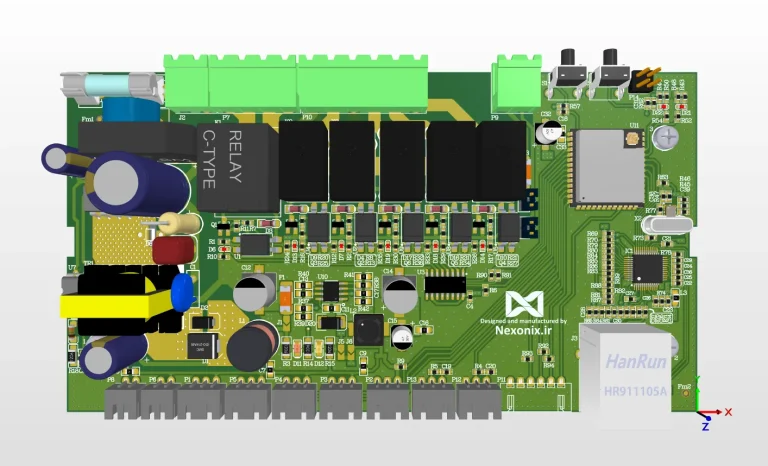

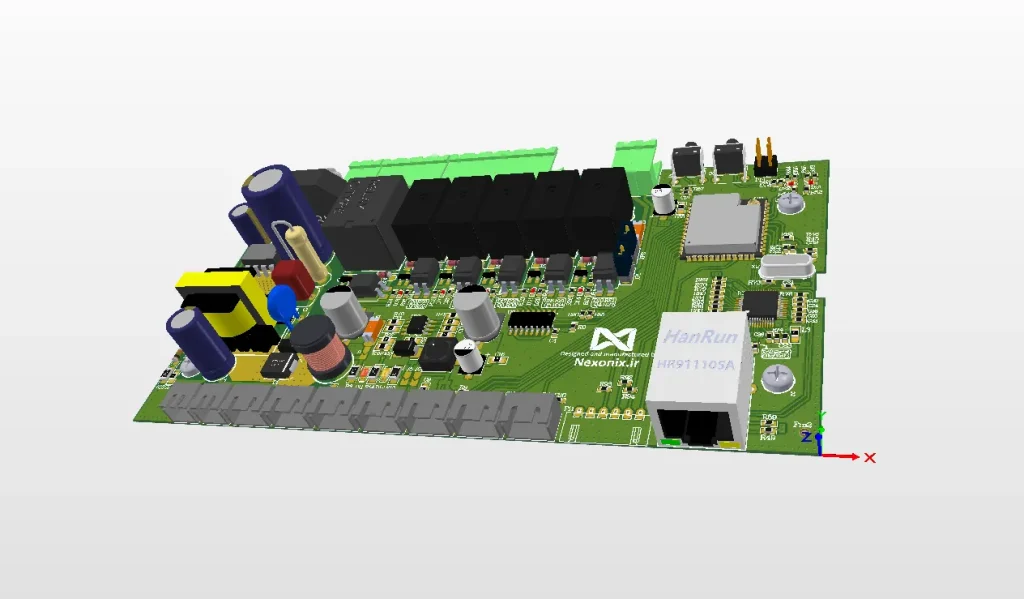

سمت ارتباطی از سمت راست (اترنت، نمایشگر، سنسور های رطوبت، سنسور های دما، سنسور های سوئیچی)

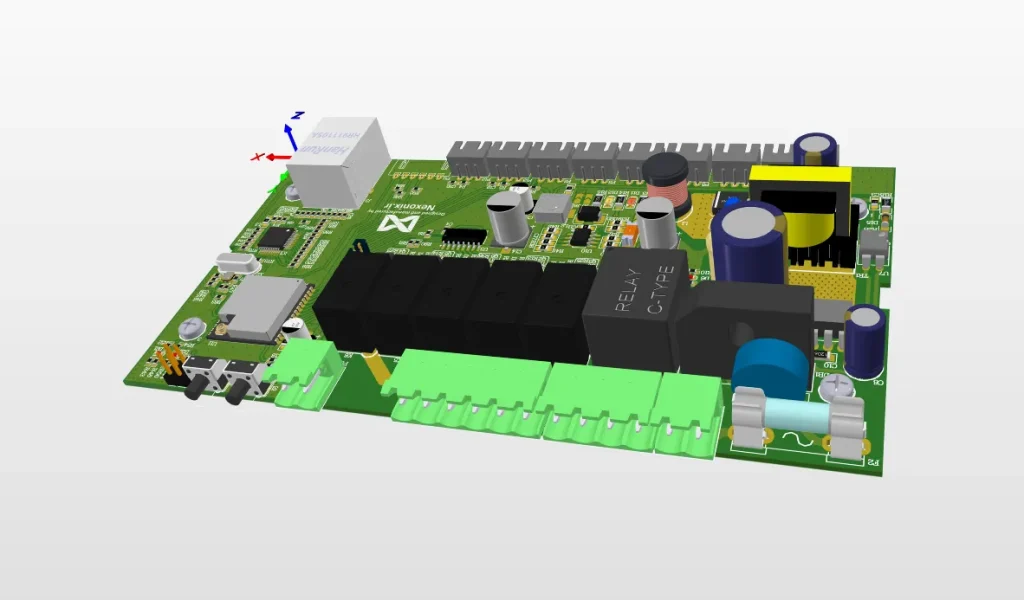

بخش ورودی قدرت (از سمت راست: ورودی برق، رله 17 آمپر، 5 رله 10 آمپر، ورودی 12 ولت ایزوله)

راهکارهای فنی و ملاحظات طراحی کنترلر صنعتی هوشمند NexoLink

برای دستیابی به یک راهکار صنعتی قابل اطمینان، معماری کنترلر صنعتی هوشمند NexoLink با رویکرد ایزولاسیون کامل، کاهش نویز و ماژولار بودن طراحی شد:

• پردازش قدرتمند و اتصال صنعتی: در قلب NexoLink، ماژول ESP32-S3-wroom-1U به همراه کانکتور آنتن خارجی قرار دارد که قدرت پردازشی بالا و ارتباط بی‌سیم پایدار و پر قدرت را حتی در تابلوهای فلزی تضمین می‌کند. این پردازنده دو هسته ای، مدیریت همزمان سنسورها، رله ها، نمایشگر و ارتباطات شبکه را ممکن می‌سازد. ارتباط با گوشی هوشمند از طریق Wi-Fi و با سرور های مرکزی از طریق اترنت برقرار می‌شود تا پایش آنلاین و دریافت تنظیمات از راه دور بدون هیچ تأخیری انجام شود. همچنین، پروتکل Modbus از طریق درگاه RS485، امکان ادغام با PLCها و سیستم های اسکادا را فراهم می‌کند. این قابلیت‌ها، NexoLink را به یک کنترلر اینترنت اشیاء صنعتی کامل تبدیل کرده است.

• مدیریت چندگانه سنسورها و رله‌های قدرت: NexoLink برای پایش دقیق محیط، به پنج ورودی سنسور دما و دو سنسور دما و رطوبت مجهز است که امکان مانیتورینگ دقیق شرایط را در چند نقطه فراهم می‌کنند. دو سنسور دیگر نیز برای تشخیص وضعیت سوئیچ (مانند تشخیص باز یا بسته بودن درب تابلو) در نظر گرفته شده است. در بخش فرمان، پنج رله ۱۰ آمپر و یک رله ۱۷ آمپر وظیفه کنترل مستقیم بار های پرمصرف مانند کمپرسور، فن، پمپ و هیتر را بر عهده دارند. طراحی مسیر های قدرت با فاصله خزشی استاندارد و به‌کارگیری اپتوکوپلرهای ایزوله، ایمنی و پایداری را تضمین می‌کند و این یکی از مهمترین ویژگی‌های یک برد ایزوله صنعتی محسوب می‌شود.

• رابط کاربری، دیتالاگرینگ و نمایشگر: برای تعامل مستقیم با اپراتور، یک نمایشگر سون سگمنت بزرگ به همراه چراغ RGB LED وضعیت های مختلف دستگاه را نمایش می‌دهد. تمامی داده‌های دریافتی از سنسورها و وضعیت رله ها با مهر زمانی دقیق در حافظه ذخیره می‌شوند و NexoLink را به یک دیتالاگر کامل تبدیل می‌کنند که می‌تواند برای تحلیل های بعدی مورد استفاده قرار گیرد. این قابلیت، در کنار پنل تحت وب و اپلیکیشن موبایل، یک تجربه کاربری بی‌نظیر برای پایش و کنترل از راه دور ایجاد می‌کند و آن را به یک سیستم اتوماسیون صنعتی پیشرفته تبدیل می‌نماید.

• تغذیه سوئیچینگ ایزوله و طراحی مقاوم در برابر نویز: برای تأمین انرژی پایدار، یک منبع تغذیه سوئیچینگ داخلی تعبیه شده است که امکان اتصال مستقیم به برق ۲۲۰ ولت AC را فراهم می‌کند. همچنین، دستگاه می‌تواند با آداپتور ۱۲ ولت DC نیز کار کند و این انعطاف پذیری، آن را برای سناریو های مختلف نصب آماده می‌سازد. طراحی کاملاً ایزوله بین بخش های قدرت، دیجیتال و ارتباطات، همراه با محاسبات دقیق بر اساس استاندارد IPC221 و بهینه‌سازی مسیر های برگشت جریان، حداکثر مصونیت را در برابر نوی های صنعتی ایجاد کرده است.نتیجه این رویکرد، محصولی است که می‌تواند بدون خطا در کنار درایور های فرکانس متغیر و سایر منابع نویز کار کند و این دقیقاً همان چیزی است که در طراحی و ساخت کنترلر صنعتی حرفه‌ای به آن نیاز داریم.

خلاصه اجرایی

کنترلر صنعتی هوشمند NexoLink یک محصول همه کاره است که قدرت پردازشی بالا، ارتباطات چندگانه (Wi-Fi، Ethernet، Modbus)، شش کانال رله با توان بالا و مجموعه کاملی از ورودی‌های سنسور دما و رطوبت را در یک برد مقاوم و ایزوله گرد هم آورده است.

طراحی آن برای نصب روی ریل DIN و کارکرد پایدار در شرایط سخت صنعتی، به‌همراه قابلیت های پیشرفته دیتالاگرینگ و پایش آنلاین، NexoLink را به گزینه‌ای ایده آل برای اتوماسیون ساختمان ها و دستگاه های صنعتی، کنترل تجهیزات سرمایشی و هر پروژه ای که به یک مغز متفکر متصل به اینترنت و قابل اعتماد نیاز دارد، تبدیل کرده است. این محصول حاصل سال‌ها تجربه در طراحی و ساخت کنترلر صنعتی و آشنایی کامل با نیازهای واقعی صنعت است. برای سفارش این محصول یا محصولات مشابه با ما تماس بگیرید.
