کنترلر چند کاره با ورودی های ایزوله اوپتیکی، خروجی های رله ای، زمان بندی قابل تنظیم و طراحی تک لایه اقتصادی برای مدیریت تجهیزات جانبی یونیت.

مقدمه و چالش مهندسی

این برد به عنوان مرکز فرمان تجهیزات جانبی یونیت دندانپزشکی شامل چراغ، پمپ کراشوار (آب داغ کن و آب سرد کن)، پمپ لیوان پر کن و ساکشن عمل می‌کند. چالش اصلی در طراحی، یکپارچه سازی مدارات فرمان و قدرت برای چندین خروجی مختلف با سطوح ولتاژ متفاوت (تغذیه ۱۲ ولت داخلی، خروجی های ۲۴ ولت برای بارها، و یک خروجی ۵ ولت ۳ آمپر برای تغذیه تجهیزات جانبی) در یک برد تک لایه و اقتصادی بود. علاوه بر این، اطمینان از مصونیت در برابر نویز های الکترومغناطیسی ناشی از موتور های یونیت (مثل موتور صندلی یا وکیوم) و فراهم آوردن قابلیت تنظیم زمان برای عملکرد پمپ ها، از الزامات اصلی به شمار می‌رفت.

راهکارهای فنی و ملاحظات طراحی

برای دستیابی به یک راهکار قابل اعتماد و مقرون به صرفه، طراحی مدار و PCB با در نظر گرفتن اولویت های زیر انجام شد:

• ورودی های ایزوله و منطق ترکیبی: تمامی ورودی های فرمان (لیوان، کراشوار، ساکشن) با اپتوکوپلر از بخش پردازشی ایزوله شده‌اند. این روش، مشابه تکنیک به کار رفته در برد مدیریت وکیوم و تخلیه یونیت، از نفوذ نویز و حلقه های زمین به میکروکنترلر جلوگیری می‌کند. همچنین یک حالت ترکیبی (لیوان و کراشوار همزمان) به عنوان یک ورودی مجزا تعریف شده که منطق آن در میکروکنترلر پیاده سازی شده است.

• مدیریت ولتاژ های مختلف و تغذیه داخلی: برد با ولتاژ ۱۲ ولت DC تغذیه می‌شود که مستقیماً برای تحریک بوبین رله ها استفاده می‌گردد. برای تأمین تغذیه پایدار مدارات منطقی و سنسور ها، یک مبدل DC-DC سوئیچینگ روی برد تعبیه شده که ولتاژ ۵ ولت با جریان دهی ۳ آمپر را فراهم می‌کند. بار های اصلی (چراغ، پمپ ها) با ولتاژ ۲۴ ولت کار می‌کنند و توسط رله های مجزا مدیریت می‌شوند.

• زمان بندی قابل تنظیم پمپ ها: دو پتانسیومتر روی برد امکان تنظیم جداگانه زمان کارکرد پمپ لیوان پر کن و پمپ کراشوار را فراهم می‌کنند. این قابلیت به دندانپزشک اجازه می‌دهد حجم آب داخل لیوان و مدت زمان شستشوی کراشوار را بدون نیاز به تغییر برنامه، به صورت سخت افزاری تنظیم کند.

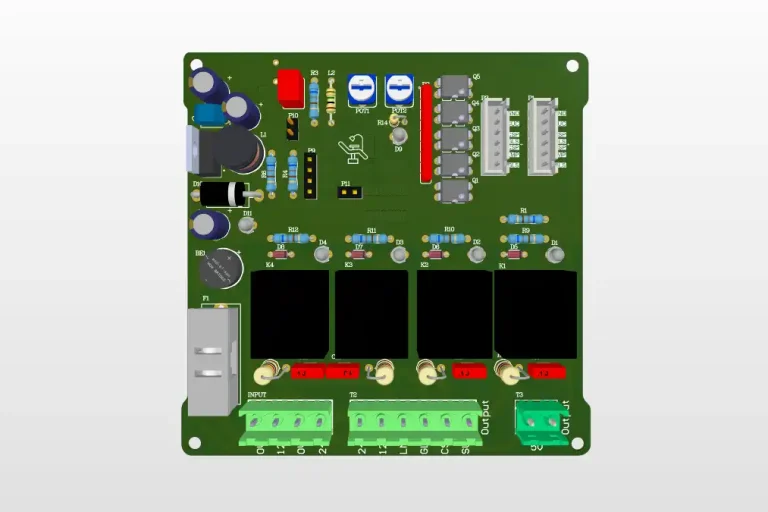

• طراحی PCB تک لایه و اقتصادی: با وجود تعدد ورودی و خروجی ها و نیاز به ایزولاسیون، کل مدار بر روی یک برد تک لایه پیاده سازی شده است. این رویکرد که نمونه ای از تخصص ما در طراحی PCB بهینه است، هزینه تولید را به حداقل رسانده و در عین حال، با چینش هوشمندانه قطعات، تمامی الزامات کارکردی و ایمنی برآورده شده است.

خلاصه اجرایی

این برد کنترلر، یک راهکار اقتصادی، فشرده و کامل برای مدیریت تجهیزات جانبی یونیت دندانپزشکی است. با داشتن ورودی های ایزوله اوپتیکی، خروجی های رله ای مجزا، قابلیت تنظیم زمان کارکرد پمپ ها و یک مبدل DC-DC داخلی، تمامی نیاز های کنترلی این بخش از یونیت را روی یک برد تک لایه و با قابلیت اطمینان بالا پاسخ می‌دهد.
