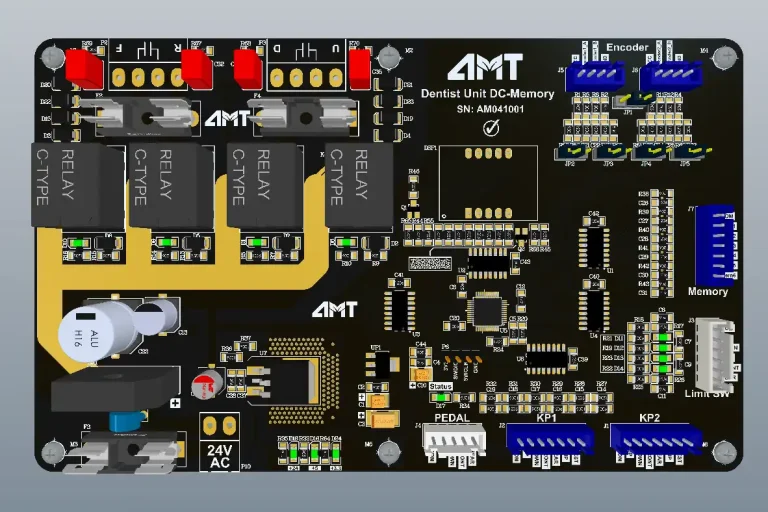

طراحی و پیاده سازی برد کنترلر صندلی یونیت دندانپزشکی ۲۴ ولت DC با قابلیت ذخیره پوزیشن، نمایشگر عیب‌یابی و کنترل از چند منبع.

مقدمه و چالش مهندسی در طراحی برد کنترلر صندلی یونیت دندانپزشکی

این برد کنترلر صندلی یونیت دندانپزشکی برای مدیریت حرکت موتور های ۲۴ ولت DC صندلی یونیت دندانپزشکی طراحی شده است. برخلاف یک کنترلر موتور یونیت ساده، این سیستم باید قادر به تشخیص و ذخیره دقیق موقعیت صندلی، اجرای خودکار پوزیشن های از پیش تعریف‌شده (مانند حالت جراحی و استراحت) و پوزیشن های تعریف شده توسط کاربر بوده و دارای ساز و کار ارائه بازخورد بصری به تعمیرکاران می‌بود.

چالش اصلی، یکپارچه‌سازی دیکودر های موقعیت روی موتور ها، مدیریت حافظه برای ذخیره پوزیشن ها، و طراحی یک رابط کاربری ساده اما کارآمد (سون سگمنت) برای نمایش وضعیت برد بود. همچنین، حفظ ایمنی از طریق تعریف حدود نرم‌افزاری و سخت‌افزاری حرکت (میکرو سوئیچ ها) و کنترل از چندین منبع مختلف (تابلت، پدال) در یک برد دو لایه با هزینه بهینه، از دیگر الزامات این پروژه بود.

راهکارهای فنی و ملاحظات طراحی کنترلر صندلی ۲۴ ولت دندانپزشکی

برای پاسخ به این نیازها، معماری سیستم با رویکرد کنترل حلقه‌بسته و طراحی ماژولار پیاده‌سازی شد:

• کنترل حلقه‌بسته و ذخیره پوزیشن در کنترلر حافظه‌دار صندلی: برخلاف نسخه های ساده که فقط موتور را روشن و خاموش می‌کنند، این کنترلر حافظه‌دار صندلی به دیکودر های نصب‌شده روی موتور مجهز است که امکان خوانش لحظه‌ای موقعیت را فراهم می‌کنند. میکروکنترلر با پردازش این سیگنال ها، موقعیت دقیق صندلی را محاسبه کرده و در حافظه غیر فرار ذخیره می‌کند. به این ترتیب، حتی پس از قطع برق، پوزیشن های ذخیره‌ شده از دست نمی‌روند. دندانپزشک می‌تواند به سادگی از طریق تابلت، فرمان رفتن به پوزیشن های از پیش تعریف‌شده (عمل جراحی و استراحت) را صادر کند و برد به صورت خودکار صندلی را در موقعیت دقیق تنظیم می‌نماید.

• نمایشگر سون سگمنت برای عیب‌یابی برد: برای تسهیل فرآیند تعمیر و نگهداری، یک نمایشگر عیب‌یابی برد به صورت سون سگمنت روی برد تعبیه شده است. این نمایشگر وضعیت فعلی برد، دستورات در حال اجرا، کد های خطا و وضعیت میکرو سوئیچ ها را به صورت بلادرنگ نشان می‌دهد. این قابلیت، نیاز به تجهیزات اضافی برای عیب‌یابی های اولیه را از بین برده و زمان سرویس‌دهی را به شکل قابل‌توجهی کاهش می‌دهد.

• مدیریت چند منبع فرمان و محدودکننده های حرکت: فرامین حرکتی از تابلت پزشک و پدال پایی دریافت می‌شوند و برای جلوگیری از تداخل، تحت یک فرآیند فیلترینگ دوگانه سخت افزاری و نرم افزاری قرار می‌گیرند. ایمنی حرکت نیز توسط میکرو سوئیچ های محدودکننده در انتهای مسیر حرکت تضمین می‌شود. این میکرو سوئیچ ها، حدود فیزیکی را به صورت سخت‌افزاری به میکروکنترلر اطلاع می‌دهند تا حتی در صورت بروز خطای نرم‌افزاری، موتور ها از محدوده مجاز خارج نشوند. این رویکرد، مشابه ساختار ایمن به کار رفته در برد کنترلر صندلی ۲۲۰ ولت، پایداری و ایمنی را در طول سال های متوالی تضمین می‌کند.

• درایو مجتمع و ایزولاسیون در برد کنترلر صندلی یونیت دندانپزشکی: در مسیر خروجی، برای راه اندازی موتور های ۲۴ ولت DC از آی سی درایور ULN2003 استفاده شده است. این آی سی با داشتن آرایه ترانزیستور های دارلینگتون، جریان مورد نیاز را تأمین می‌کند. ایزولاسیون بین بخش فرمان و قدرت نیز با پل دیودی روی خروجی موتور ها پیاده‌سازی شده تا از بازگشت نویز به مدار پردازشی جلوگیری شود. در بخش ورودی نیز فرامین کنترلی از طریق اپتوکوپلر های ایزوله دریافت می‌شوند. این درایور موتور ۲۴ ولت با طراحی دقیق، عملکردی پایدار و بی‌نقص را ارائه می‌دهد.

خلاصه اجرایی

این برد کنترلر صندلی یونیت دندانپزشکی با ولتاژ ۲۴ ولت، یک راهکار کامل برای مدیریت حرکت صندلی های یونیت دندانپزشکی است. قابلیت ذخیره و بازیابی پوزیشن های حافظه‌دار (جراحی و استراحت)، نمایشگر عیب‌یابی سون سگمنت برای عیب‌یابی سریع، پشتیبانی از میکرو سوئیچ های محدودکننده و کنترل از چندین منبع، آن را به یک ماژول پیشرفته و در عین حال قابل اعتماد تبدیل کرده است. طراحی دو لایه، ایزولاسیون کامل و استفاده از درایور های مجتمع، عملکرد پایدار و هزینه تولید بهینه را برای این کنترلر ۲۴ ولت دندانپزشکی به ارمغان آورده است. برای سفارش این محصول یا محصولات مشابه با ما تماس بگیرید.
