اندازه گیری دقیق دما با سنسور NTC در محیط صنعتی، تبدیل آن به خروجی استاندارد 20-4 میلی آمپر با دقت 99 درصد، دارای قابلیت کالیبراسیون و ثبت داده در یک سیستم یکپارچه و قابل تنظیم.

تبدیل دمای سنسور های NTC به خروجی صنعتی 20-4 میلی آمپر به همراه ذخیره سازی داده

در این پروژه یک سیستم اندازه گیری و تبدیل دقیق دما طراحی و پیاده سازی شده است که قابلیت دریافت اطلاعات از چهار سنسور NTC، پردازش پایدار داده ها، و تبدیل مقدار دما به خروجی استاندارد صنعتی 20-4 میلی آمپر را دارد.

همچنین امکان ذخیره سازی داده ها به صورت داخلی و مشاهده آن ها از طریق رابط کاربری دستگاه فراهم شده است.

طراحی این سیستم با تمرکز بر دقت اندازه گیری، پایداری در محیط های صنعتی، و قابلیت کالیبراسیون در سطح کاربر انجام شده است.

بخش تغذیه و ملاحظات EMC

تغذیه ورودی در بازه 9 تا 36 ولت DC در نظر گرفته شده است تا سازگاری با شرایط رایج صنعتی حفظ شود.

این ولتاژ توسط یک رگولاتور سوئیچینگ به 5 ولت تبدیل شده و در ادامه برای بخش های حساس، دیکاپلینگ و فیلتر مناسب در نظر گرفته شده است.

در طراحی این بخش موارد زیر لحاظ شده است:

• کاهش ریپل خروجی و نویز سوئیچینگ
• استفاده از خازن های بای پس با ESR مناسب در نقاط کلیدی
• جداسازی مسیر زمین آنالوگ و دیجیتال
• کنترل مسیر بازگشت جریان برای کاهش کوپلینگ نویز به ADC

این ملاحظات باعث افزایش نسبت سیگنال به نویز (SNR) در بخش اندازه گیری شده اند.

دریافت سیگنال و دقت نمونه برداری

سیگنال سنسور های NTC پس از ورود، از یک فیلتر آنالوگ میانگذر عبور می کند تا نویز های فرکانس بالا و اغتشاشات محیط حذف شوند.

پس از آن، سیگنال توسط ADC میکرو کنترلر نمونه برداری می شود.

برای افزایش دقت موثر اندازه گیری:

• نمونه برداری چندگانه انجام شده
• داده ها وارد فیلتر Moving Average می شوند
• تغییرات ناگهانی غیر فیزیکی محدود می شوند

این ساختار باعث افزایش ENOB موثر ADC و کاهش نویز تصادفی در خروجی شده است.

خطی سازی و کاهش خطای اندازه گیری

با توجه به غیر خطی بودن سنسور های NTC، استفاده مستقیم از رابطه مقاومت به دما باعث ایجاد خطای قابل توجه می شود.

در این سیستم، تبدیل با استفاده از مدل سازی دقیق منحنی NTC انجام شده است (بر اساس معادله Steinhart-Hart یا جدول Look-up با اینترپولیشن).

این روش باعث کاهش خطای سیستم در کل بازه دمایی شده است.

عوامل خطای در نظر گرفته شده در طراحی:

• تلورانس سنسور NTC
• خطای ADC
• نویز محیطی
• خطای ناشی از کوانتیزاسیون

با در نظر گرفتن این موارد، دقت نهایی سیستم در محدوده قابل قبول صنعتی نگه داشته شده است.

تولید خروجی 20-4 میلی آمپر

پس از محاسبه مقدار دما، داده به یک مبدل ولتاژ به جریان دقیق اعمال می شود.

طراحی این بخش به گونه ای انجام شده که:

• خروجی نسبت به تغییرات بار حساسیت حداقلی داشته باشد
• تغییرات تغذیه تاثیر محسوسی بر جریان خروجی نگذارد
• رفتار خطی در کل بازه 4 تا 20 میلی آمپر حفظ شود

در تست های عملی، دقت خروجی جریان بالای 99 درصد اندازه گیری شده است.

کالیبراسیون و تنظیم دقیق

برای جبران خطا های عملی و افزایش دقت نهایی، امکان کالیبراسیون نرم افزاری در دو نقطه مرجع فراهم شده است:

• تنظیم دقیق نقطه 4 میلی آمپر
• تنظیم دقیق نقطه 20 میلی آمپر

کاربر می تواند با استفاده از ابزار مرجع، خطای سیستم را اصلاح کند.

ضرایب کالیبراسیون در حافظه غیر فرار ذخیره شده و در راه اندازی مجدد حفظ می شوند.

سیستم ذخیره سازی داده (Data Logging)

این دستگاه دارای قابلیت ثبت داده های دمایی در بازه های زمانی قابل تنظیم است.

داده ها در حافظه داخلی ذخیره شده و در برابر قطع تغذیه مقاوم هستند.

ویژگی های این بخش:

• تنظیم دوره نمونه برداری و ثبت داده
• ذخیره سازی ساختار یافته داده ها
• امکان مشاهده اطلاعات ثبت شده از طریق منو

ساختار نرم افزار به صورت ماژولار طراحی شده و امکان توسعه به:

• کارت حافظه SD
• ارتباط USB
• ارتباط صنعتی RS485 (Modbus)

بدون تغییر اساسی در هسته سیستم وجود دارد.

رابط کاربری و منو ها

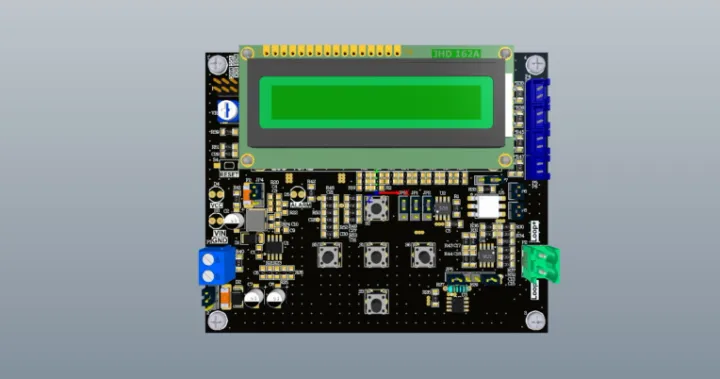

سیستم مجهز به LCD کاراکتری و پنج کلید کنترلی است.

طراحی رابط کاربری به گونه ای انجام شده که تمامی تنظیمات، کالیبراسیون ها و مشاهده داده ها بدون نیاز به ابزار جانبی انجام شود.

منو ها شامل:

• نمایش دمای لحظه ای هر چهار سنسور
• نمایش مقاومت سنسور ها
• تنظیم ترشولد هشدار
• فعال یا غیر فعال کردن هشدار
• تنظیم محدوده دمای متناظر با 4 میلی آمپر
• تنظیم محدوده دمای متناظر با 20 میلی آمپر
• کالیبراسیون جریان 4 میلی آمپر
• کالیبراسیون جریان 20 میلی آمپر
• تنظیم فاصله زمانی ذخیره داده
• مشاهده داده های ذخیره شده

سیستم هشدار

یک مکانیزم هشدار بر اساس مقدار میانگین دمای سنسور ها در نظر گرفته شده است.

برای جلوگیری از تحریک کاذب، تصمیم گیری بر اساس داده های فیلتر شده و پایدار انجام می شود، نه مقادیر لحظه ای.

جمع بندی

در این سیستم، زنجیره اندازه گیری از سنسور تا خروجی جریان با در نظر گرفتن ملاحظات واقعی صنعتی طراحی شده است.

از کنترل نویز و بهبود SNR در سخت افزار، تا افزایش دقت موثر در پردازش دیجیتال، خطی سازی دقیق سنسور، و امکان کالیبراسیون در سطح کاربر، تمامی اجزا در جهت دستیابی به خروجی پایدار و قابل اعتماد عمل می کنند.

ترکیب این موارد در کنار قابلیت Data Logging و توسعه پذیری، سیستم را برای استفاده در کاربرد های صنعتی، مانیتورینگ فرآیند و سیستم های کنترلی مناسب کرده است.
